AD3542R數模轉換器(DAC)ADI
發布時間:2024-06-17 09:13:28 瀏覽:5790

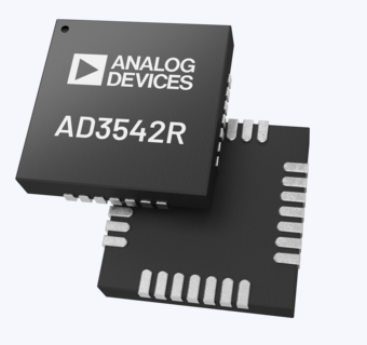

AD3542R 是一款低漂移、雙通道、超快速、16 位精度、電壓輸出數模轉換器(DAC),由 ADI公司推出。它具有以下特點:
- 采用 2.5V 固定基準電壓源。
- 包含 3 個漂移補償反饋電阻器,用于調節輸出電壓的內部跨阻放大器(TIA)。
- 失調和增益調整寄存器允許生成多個輸出范圍。
- DAC 可在快速模式或精確模式下運行。
- 串行外設接口(SPI)可配置為多種模式,邏輯電平為 1.2V 至 1.8V。
- 可使能循環冗余檢驗(CRC),并集成了多個錯誤校驗器。
- 額定溫度范圍為-40°C 至+105°C 擴展工業溫度范圍。
該器件具有以下特性:
- 16 位分辨率。
- 16 MUPS 單通道速率(快速模式下)。
- 11 MUPS 單通道速率(精密模式下)。
- 小信號建立時間:78ns,0.1%精度。
- 大信號建立時間:100ns,0.1%精度。
- 小毛刺:<50pV×s。
- 超低延遲:5ns。
- THD:-105dB(1kHz 時)。
- 高度可配置的輸出電壓范圍和失調。
- 兼容 1.2V 和 1.8V 邏輯電平。
- 單通道(經典)和雙通道 SPI 模式。
- 多個誤差檢測器,包括模擬和數字域。
- 2.5V 內部基準電壓源,10ppm/℃最大溫度系數。
- 小型封裝:4mm×4mm LFCSP。
AD3542R 適用于儀器儀表、硬件在環、過程控制設備、醫療設備、自動測試設備、數據采集系統、可編程電壓源、光通信等領域。
深圳市立維創展科技是ADI的經銷商。ADI芯片產品供應:放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖和光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處置器和DSP、射頻和圖形處置器、開關和分路器等。
大部分產品,均提供現貨庫存供貨。*部分型號需申請出口許可 ,歡迎咨詢!!!
