LTC6409差分放大器ADC驅動器ADI

發布時間：2024-06-25 09:15:47 瀏覽：5539

LTC6409差分放大器ADC驅動器ADI

LTC6409是一款高性能的差分放大器，由ADI公司生產。這款放大器專為高速、低失真的應用設計，特別適合用作模數轉換器(ADC)的驅動器。以下是LTC6409的主要特點和應用：

主要特點：

高速度和低失真：LTC6409具有10GHz的增益帶寬乘積，能夠處理高速信號而不會引入顯著的失真。

輸入共模范圍：其輸入共模范圍包括地電位，允許對參考于地的輸入信號進行DC耦合、電平移位和轉換，以便差分驅動ADC。

可調增益和頻率響應：通過外置增益和反饋電阻器，用戶可以根據特定應用需求精確調整增益和頻率響應。

穩定差分增益：LTC6409具有穩定的差分增益數值為1，適用于不需要增益的應用，同時保持低輸出噪聲。

低功耗：正常工作時電源電流為52mA，并具備硬件停機功能，可將電流消耗降至100μA。

封裝和溫度范圍：采用緊湊的3mm x 2mm 10引腳無引線QFN封裝，工作溫度范圍為-40oC至125oC。

應用領域：

差分流水線型ADC驅動器：用于驅動高速ADC，確保信號的高保真傳輸。

高速數據采集卡：在需要高速數據采集的系統中，提供精確的信號放大。

自動化測試設備：在測試和測量設備中，用于放大和處理測試信號。

時域反射計：在時域反射測量中，用于放大反射信號，以便進行精確分析。

通信接收機：在通信系統中，用于放大接收到的信號，提高信號質量。

關鍵性能參數：

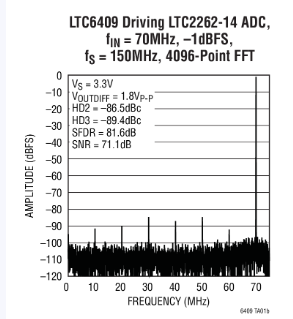

88dB SFDR (在100MHz，2VP-P)：出色的無雜散動態范圍，確保信號的純凈度。

1.1nV/√Hz 輸入噪聲密度：低噪聲特性，減少信號處理中的噪聲干擾。

3300V/μs 差分轉換速率：高轉換速率，支持快速信號變化。

2.7V 至 5.25V 電源電壓范圍：寬電源電壓范圍，適應多種電源配置。

全差分輸入和輸出：提供全差分信號路徑，增強抗干擾能力。

可調輸出共模電壓：允許用戶根據需要調整輸出共模電壓，以匹配不同的系統要求。

TAPE AND REEL(MINI	TAPE AND REEL	PART MARKING*	PACKAGE DESCRIPTION	SPECIFIED TEMPERATURE RANGE
LTC6409CUDB#TRMPBF	LTC6409CUDB#TRPBF	LFPF	10-Lead (3mmx2mm)Plastic QFN	0℃ to 70℃
LTC6409IUDB#TRMPBF	LTC6409IUDB#TRPBF	LFPF	10-Lead (3mm×2mm)Plastic QFN	-40°Cto 85°℃
LTC6409HUDB#TRMPBF	LTC6409HUDB#TRPBF	LFPF	10-Lead (3mm×2mm)Plastic QFN	-40℃ to 125℃
