PM12/PM16系列12路和16路微帶線分配器和組合器MCLI
發布時間:2024-03-29 08:38:03 瀏覽:795
MCLI是美國佛羅里達的一家知名射頻微波無源和有源器件制造商,以其產品的高度穩定可靠和規格尺寸優異而著稱。該公司具備快速高效的制程和原材料庫存優勢,能夠快速進行生產制造,并且符合ISO 9001:2000認證標準,同時通過MIL-I-45208和MIL-Q-9858A認證。

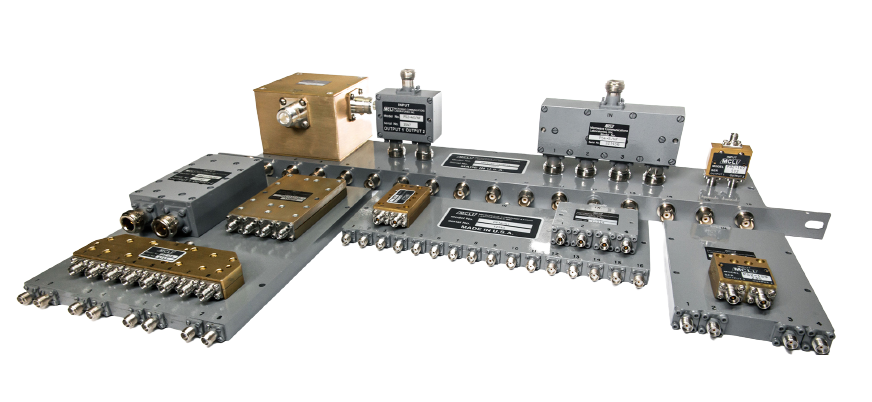

PM12系列和MP16系列微帶分配器和組合器繼承了MCLI一貫的高品質特性。微帶線是一種常用的微波電路結構,用于實現各種微波功能,包括功率分配和組合。而12路和16路設計分配器和組合器能夠可以同時處理多達12個和16個信號通道,從而大大提高了信號處理的效率和靈活性。
型號:
Part# | Split Type | Frequency Range Min (GHz) | Frequency Range Max(GHz) | Insertion Loss(dB) | lsolation(dB) | VSWR(In) | VSWR(Out) | Amplitude Balance | Phase Balance | Power Avg(W) |

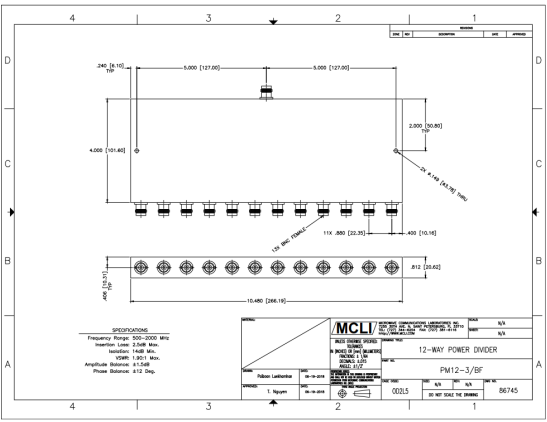

PM12-3/BF | 12-Way | 0.5 | 2 | 2.5 | 14 | 1.90:1 | 1.90:1 | ±1.5dB | ±12° | 10 |
PM12-23/FF | 12-Way | 0.9 | 1.8 | 2.2 | 14 | 1.90:1 | 1.90:1 | ±1.2dB | ±12° | 10 |
PM16-40-75/BF19R | 16-Way | 0.95 | 1.45 | 14.2 | 15 | 1.70:1 | 1.60:1 | ±0.75dB | ±12° | 1 |
PM16-40-75/BF19RF | 16-Way | 0.95 | 1.45 | 14.2 | 15 | 1.70:1 | 1.60:1 | ±0.75dB | ±12° | 1 |
PM16-40/BF | 16-Way | 0.95 | 1.45 | 14.2 | 15 | 1.70:1 | 1.60:1 | ±0.75dB | ±12° | 1 |
深圳市立維創展科技有限公司,授權代理銷售MCLI產品,歡迎客戶咨詢。
