朗格耦合器SemiGen
朗格耦合器SemiGen

重要參數

  • 小至 10 微米的線條和空間

  • +/- 1 微米的公差

  • 朗格耦合器廣泛用作微波放大器、混頻器和調制器中的薄膜功率組合器和分配器。

訂貨周期 2-4周

品牌:SemiGen

產品詳情介紹

對于朗格耦合器上的給定輸入,三個輸出端口可以表示為:



- 隔離端口

- 通過港口

- 耦合端口(與直通端口相比 -90 度傳輸角)



通常導體或指的數量 (N) 是偶數。N=4 的幾何結構如下所示:



朗公式



手指的長度 (L) 由濾波器的中心頻率 (f0) 設置。該器件相對寬帶,在 f0 附近具有平坦的頻率響應。

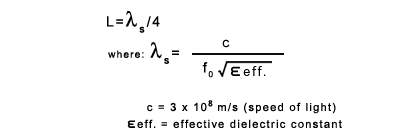

手指長度等于基板中 f0 的四分之一波長 (s),因此:

耦合器通常設計用于輸入端口 (1) 與耦合端口 (2) 和直接端口 (4) 之間的 3 dB 耦合。耦合信號的相位角與設計頻率附近的輸入相差 90 度。對于這樣的分配器,理論上每個通道的最大耦合為 -3 dB(半功率)。對于給定的指數 (n),這些耦合特性對導體間距 (s) 和金屬厚度 (t) 最為敏感。



具有 4、6 和 8 指的 Lange 聯軸器已大批量加工,性能變化低于 +/-2%。



我們能夠始終如一地生產線和空間小至 10 微米且公差控制在 +/- 1 微米的耦合器,這證明了我們的各向異性蝕刻工藝。
