HMC1144/HMC1144-SX分布式功率放大器頻率40 GHz至70 GHz ADI現貨

發布時間：2018-06-21 14:15:29 瀏覽：2200

HMC1144是一款砷化鎵(GaAs)、假晶高電子遷移率(pHEMT)、單芯片微波集成電路(MMIC)分布式功率放大器，工作頻率范圍為40 GHz至70 GHz。在40 GHz至50 GHz的低頻段范圍內，HMC1144提供19 dB增益（典型值）、28 dBm輸出IP3及19.5 dBm輸出功率（1 dB增益壓縮）。在50 GHz至70 GHz的高頻段范圍內，HMC1144提供19 dB增益（典型值）、32 dBm輸出IP3及21 dBm輸出功率（1 dB增益壓縮）。 HMC1144采用4 V電源供電，功耗為320 mA。 HMC1144放大器輸入/輸出內部匹配50 ?，可方便地集成至多芯片模塊(MCM)。所有數據均由通過最短0.076 mm (3 mil)的兩條0.025 mm (1 mil)線焊連接的芯片獲取。

品牌	型號	描述	貨期	庫存
ADI	HMC1144	35 GHz至70 GHz，GaAs、pHEMT、MMIC、中等功率放大器	現貨	68

HMC1144應用

測試儀器儀表
微波無線電和甚小孔徑終端(VSAT)
軍事與太空
電信基礎設施
光纖產品

HMC1144結構和特點

針對1 dB壓縮(P1dB)的輸出功率： 21 dBm（典型值）
飽和輸出功率(PSAT)： 22 dBm（典型值）
增益： 19 dB（典型值）
輸出三階交調截點(IP3)： 28 dBm（典型值）
電源電壓： 4 V (320 mA)
50 Ω匹配輸入/輸出
裸片尺寸： 2.3 mm × 1.8 mm × 0.102 mm

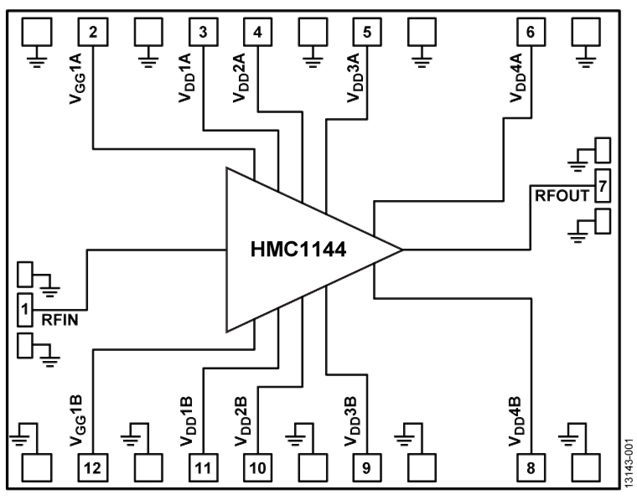

HMC1144結構圖
