AT32L021系列是雅特力科技推出的一款高性能、低功耗的 ARM? Cortex?-M0+ 內核微控制器，專為滿足物聯網（IoT）、無線通信、電機控制及消費性電子等領域的低功耗應用需求而設計。
核心性能
CPU 運算速度：最高可達 80MHz，確保快速處理能力。
供電電壓范圍：1.71V 至 3.6V，適應多種電源環境。
I/O 電平兼容性：I/O 口可承受 5V 電平，增強系統兼容性。
工作溫度范圍：-40°C 至 +105°C，適用于工業級應用環境。
內存與存儲
閃存存儲器（Flash）：提供 16KB 至 64KB 的多種容量選擇，滿足不同應用需求。
隨機存取存儲器（SRAM）：最高支持 8KB（基礎）+1KB（額外，支持奇偶校驗），確保數據穩定性和安全性。
系統存儲器（4KB）：既可作為啟動加載程序（Bootloader）使用，也可配置為一般用戶程序和數據區，實現最大 64KB+4KB 的空間利用。
安全庫區（sLib）：可將指定主存儲區設為執行代碼安全庫區，僅允許調用而無法直接讀取，增強代碼安全性。
時鐘系統
PLL：支持 80MHz 輸出，提供高精度時鐘源。
外部高速晶體振蕩器：支持 4MHz 至 25MHz，確保時鐘穩定性。
內部高速 RC 振蕩器：48MHz，工作溫度范圍 -40°C 至 105°C，適用于無需外部晶振的場合。
外部低速 RTC 晶體振蕩器：32.768kHz，為實時時鐘提供穩定時鐘源。
內部低速 RC 振蕩器：40kHz，提供低功耗時鐘選擇。
復位與電源管理
低功耗模式：支持睡眠、深睡眠和待機模式，有效降低功耗。
深睡眠模式：電流約 9uA，喚醒時間低于 17us，實現快速喚醒和低功耗運行。
待機模式：電流僅為 1.2uA，顯著延長電池壽命。
上電/斷電復位（POR/LVR）：確保系統穩定啟動和關閉。
可編程電壓監測器（PVM）：實時監測電源電壓，確保系統安全運行。
電池供電寄存器（BPR）：提供 5 個 32 位寄存器，用于存儲關鍵數據。
模擬與高性能外設
12 位高速 ADC：采樣率高達 2Msps，15 通道，滿足高速數據采集需求。
定時器：
1 個 16 位帶死區控制 PWM 高級控制定時器，適用于電機控制等應用。
5 個 16 位通用定時器，提供靈活的定時功能。
2 個看門狗定時器（獨立和窗口型），確保系統穩定性。
1 個 16 位基本定時器，滿足基礎定時需求。
1 個 24 位自減型系統時間定時器，提供精確的時間管理。
外設接口
I2C：2 個，支持標準 I2C 通信協議。
SPI/I2S：2 個，SPI 模式可達 36MHz，適用于高速數據傳輸。
USART：4 個，支持 ISO7816、LIN、IrDA 接口和調制解調控制，滿足多種通信需求。
CAN 2.0B：1 個，支持 CAN 總線通信，適用于工業控制和汽車電子等領域。
IRTMR：1 個，提供額外的定時或控制功能。
DMA 與快速 I/O 端口
DMA：5 通道，支持定時器、ADC、I2S、SPI、I2C 和 USART 的數據傳輸，減輕 CPU 負擔。
快速 I/O 端口：多達 39 個 I/O 端口，所有 I/O 口可映像到 16 個外部中斷，幾乎所有 I/O 口可容忍 5V 輸入信號，增強系統靈活性和兼容性。
內核專用單周期 GPIO 總線：提供高速 GPIO 訪問能力。
封裝類型
LQFP：32/48 引腳，適用于需要較多引腳的場合。
QFN：20/28/32 引腳，提供緊湊的封裝選擇。
TSSOP：20 引腳，適用于小型化設計需求。
應用領域
AT32L021 系列微控制器憑借其高性能、低功耗、豐富的外設接口和靈活的封裝選擇，特別適用于物聯網（IoT）、無線通信模塊、電機控制及消費性電子等各種低運行功耗、低待機功耗需求的設計。其卓越的性能和性價比，使其成為入門級低功耗 MCU 的最佳選擇之一。
深圳市立維創展科技有限公司， 授權代理銷售雅特力32位MCU產品，歡迎咨詢。

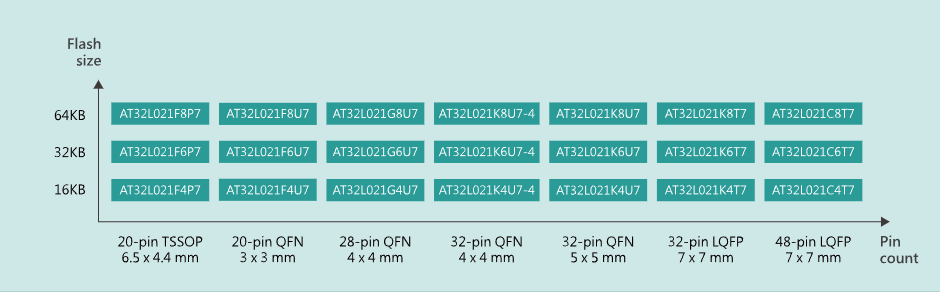

ARM Cortex?-M0+ AT32L021 系列 產品列表
Part Number | AT32L021xxP7 | AT32L021xxU7 | AT32L021xxU7 | AT32L021xxU7-4 | AT32L021xxU7 | AT32L021xxT7 | AT32L021xxT7 |
|
|
|
F4 | F6 | F8 | F4 | F6 | F8 | G4 | G6 | G8 | K4 | K6 | K8 | K4 | K6 | K8 | K4 | K6 | K8 | C4 | C6 | C8 |
|
|
|
頻率 (MHz) | 80 |
閃存 (KB) | 16 | 32 | 64 | 16 | 32 | 64 | 16 | 32 | 64 | 16 | 32 | 64 | 16 | 32 | 64 | 16 | 32 | 64 | 16 | 32 | 64 |
|
|
|
SRAM (KB) | 8+1 | 8+1 | 8+1 | 8+1 | 8+1 | 8+1 | 8+1 | 8+1 | 8+1 | 8+1 | 8+1 | 8+1 | 8+1 | 8+1 | 8+1 | 8+1 | 8+1 | 8+1 | 8+1 | 8+1 | 8+1 |
|
|
|
定時器 | 高級 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
16 位通用 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
|
|
|
基本 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
Systick | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
WDT | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
WWDT | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
ERTC | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
通信接口 | I2C | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
|
|
|
SPI/I2S(1) | 1/1 (2) | 1/1 (2) | 2/2 | 2/2 | 2/2 | 2/2 | 2/2 |
|
|
|
USART | 4 (3) | 4 (3) | 4 | 4 | 4 | 4 | 4 |
|
|
|
CAN | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
紅外發射器 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
模擬接口 | 12位 ADC轉換器
通道數 | 1 |
9 | 9 | 10 | 11 | 11 | 10 | 15 |
|
|
|
GPIO | 15 | 15 | 23 | 27 | 27 | 25 | 39 |
|
|
|
工作溫度 | -40°C to +105°C |
封裝形式 | TSSOP
6.5 x 4.4 mm | QFN20
3 x 3 mm | QFN28
4 x 4 mm | QFN32
4 x 4 mm | QFN32
5 x 5 mm | LQFP32
7 x 7 mm | LQFP48
7 x 7 mm |
|
|
|
