?53030-002J 0.9 mm同軸連接器SOUTHWEST(西南微波)
發布時間:2025-04-09 16:41:36 瀏覽:276
53030-002J 0.9 mm同軸連接器SOUTHWEST(西南微波)

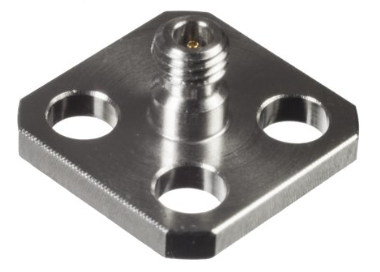

53030-002J 是 Southwest Microwave(西南微波) 推出的一款 0.9mm SuperMini系列同軸連接器,屬于高頻、小型化應用設計的高性能同軸連接器,具備超寬帶寬、低損耗、高可靠性和易于集成等優勢。53030-002J 適用于通信、測試、航空航天等多個領域。其 0.9mm SuperMini 設計使其成為空間受限場景的理想選擇,而嚴格的環境適應性和材料工藝則確保了長期使用的穩定性。
產品規格
接頭形式:母頭。
接受銷直徑:0.009英寸。
頻率范圍:DC至67GHz。
駐波比:最大1.25。
射頻泄漏:最大-100dB@26.5GHz。
插入損耗:最大0.7dB。
安裝方式:4孔法蘭安裝。
法蘭尺寸:0.350英寸正方形。
法蘭孔徑:0.089英寸。
工作溫度范圍:-55℃至+165℃。
密封性:氣密封。
材質與工藝
中心觸點:BeCu合金,鍍金。
介質珠:高溫聚合物。
外殼和套管:不銹鋼。
設計標準:符合RoHS和WEEE指令
應用領域
通信系統:適用于 5G 基站、衛星通信、光纖到戶(FTTX)等高頻通信設備。
測試與測量:用于頻譜分析儀、網絡分析儀等高精度信號傳輸設備。
航空航天與軍事:滿足極端環境下的高可靠性要求,適用于雷達系統、導彈制導等。
高頻 PCB 和面板應用:小型化設計使其成為空間受限的高頻電路板的理想選擇。
深圳市立維創展科技擁有SOUTHWEST西南微波大部分型號提供現貨產品,并協助提供技術支持與售后服務,歡迎咨詢。
Launch Accessories
Product Number | Launch Type | Dielectric Length |
1490-01G | Short pin/tab | |
1490-02G | Pin/tab & dielectric | 0.187 |
1490-03G | Pin/tab & dielectric | 0.125 |
1490-11G | Pin & dielectric | 0.187 |
1490-12G | Pin & dielectric | 0.125 |
1490-13G | Hermetic glass seal | |
1490-14G | Hermetic glass seal | |
1490-15G | Hermetic glass seal |
