6.400~9.700GHz插入式循環器NOVA
發布時間：2025-02-06 15:55:18 瀏覽：266

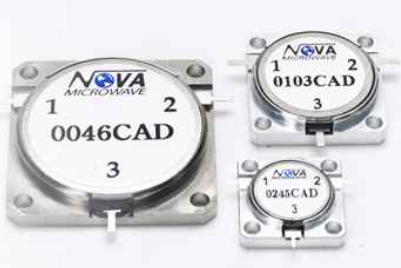

NOVA微波6.400~9.700GHz插入式循環器是種高性能的微波器件，適用于各種微波射頻系統，尤其是在需要信號隔離和定向傳輸領域。6.400~9.700GHz插入式循環器設計緊湊、性能優越，是微波射頻工程中的關鍵器件之一。主要用在射頻（RF）和微波系統中，從而實現信號的定向傳輸。適用于X波段和C波段的微波射頻應用領域。
應用領域
雷達系統：在雷達系統中，循環器用作隔離發射和接收線路，避免發射信號直接進入接收器。
通訊系統：在微波通信系統中，循環器用作信號路由和隔離，確保信號按預定線路傳輸。
測試與檢測：在微波射頻測試設備中，循環器用作信號分離和隔離，確保檢測的準確性。
深圳市立維創展科技是NOVA射頻微波的經銷商，主要提供各種微帶線環形器與微帶線隔離器，產品原廠進口，極具價格優勢，歡迎咨詢。
Product?? | Forward Power (W)?? | Reverse Power (W)?? | Frequency (GHz) | Min Isolation (dB)?? | Max Insertion Loss (dB)?? | VSWR (max)?? | Temperature (C)?? | Dimm (mm)?? |
0680CED | 35 | 35 | 6.400-7.200 | 20 | 0.4 | 1.25 | -40+85 | 12.700 x 14.605 x 4.064 |
0750CED | 35 | 35 | 6.500-8.500 | 20 | 0.4 | 1.25 | -40+85 | 12.700 x 14.605 x 4.064 |
0760CED | 35 | 35 | 7.100-7.900 | 20 | 0.4 | 1.25 | -40+85 | 12.700 x 14.605 x 4.064 |
0780CED | 35 | 35 | 7.200-8.400 | 20 | 0.4 | 1.25 | -40+85 | 12.700 x 14.605 x 4.064 |
0815CED | 35 | 35 | 7.800-8.500 | 20 | 0.4 | 1.25 | -40+85 | 12.700 x 14.605 x 4.064 |
0855CED | 35 | 35 | 8.300-8.800 | 20 | 0.4 | 1.25 | -40+85 | 12.700 x 14.605 x 4.064 |
1000CED | 30 | 30 | 8.500-11.500 | 17 | 0.5 | 1.35 | -40+85 | 8.890 x 12.065 x 4.064 |
0935CED | 30 | 30 | 9.000-9.700 | 20 | 0.35 | 1.25 | -40+85 | 8.890 x 12.065 x 4.064 |
1112CED | 30 | 30 | 9.500-12.750 | 20 | 0.4 | 1.25 | -40+85 | 8.890 x 12.065 x 4.064 |
1070CED | 30 | 30 | 9.700-11.700 | 20 | 0.4 | 1.25 | -40+85 | 8.890 x 12.065 x 4.064 |
