?CY8C40xx系列32 位 PSOC? Arm? Cortex? 微控制器Cypress
發布時間：2025-01-16 16:06:13 瀏覽：377

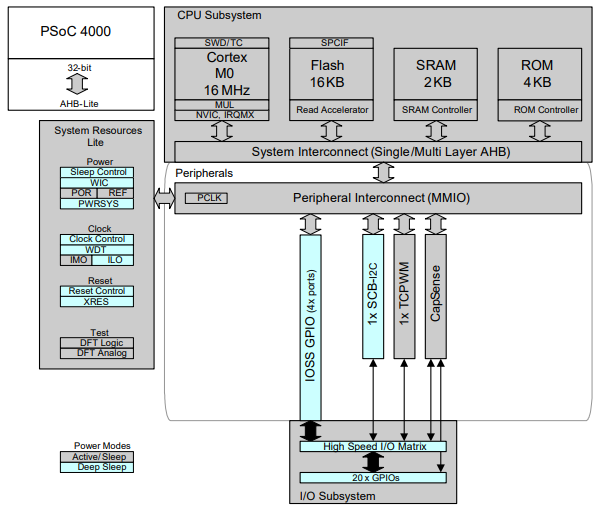

PSoC 4是Cypress微控制器的可擴展可重構系統架構，涵蓋了Arm CortexTM-M0CPU的可編程嵌入式操作系統控制器。CY8C40xx系列微控制器通過自動靈活地安排資源，將可編程和可重構的模擬模塊與數字模塊結合在一起。CY8C40xx系列微控制器是PSoC4系統架構的最小成員。CY8C40xx系列微控制器是以下三種的組合：帶標準通信系統定時外設的微控制器、具有一流性能的電容式觸摸感應系統（capsaicine）及其通用性模擬。在創新應用和設計要求方面，CY8C40xx系列微控制器向上兼容PSoC4平臺系列產品。
特征
32 位 MCU 子系統
■16MHz ArmCortex-M0CPU
■涵蓋獲取加速器的高達 16 KB 的閃存
■ SRAM 容量高達 2 KB
可編程模擬資源
■適用于通用性目的或電容式感應應用場合的兩個電流 DAC （IDAC）
■具有內部參照的低功耗比較器
■電容感應模塊提供的有限 ADC 功能
低功耗操控：1.71 V 至 5.5 V
■通過中斷和 I 2C 地址監測觸發的深度睡眠模式
電容式感應
■ Cypress的 CapSense Sigma-Delta （CSD）感應技術提供一流的噪聲系數（SNR）和防水功能
■通過Cypress提供的軟件組件能夠更有效地實現電容式感應設計
■傳感器的電容范圍在 5 pF 到 45 pF 時，能夠自動調校硬件（SmartSense?）
串行通信
■在深度睡眠模式下，許多主設備 I 2C 模塊能夠進行地址匹配，并且在匹配后觸發設備。
定時和脈沖寬度調制器
■一個 16 位定時器 / 計數器 / 脈寬調制器（TCPWM）模塊
■支持中心對齊模式、邊緣對齊模式和偽隨機模式
■根據比較器觸發的停止（Kill）信號適合于電機驅動以及其它高可靠性的數字邏輯應用高達 20 個可編程的 GPIO 管腳
■封裝類型：28-SSOP、24-QFN、16-SOIC、16-QFN、16 球 WLCSP 和 8-SOIC
■端口0、1和2上的GPIO管腳具有CapSense功能，也具備其他功能
■能夠對驅動模式、強度和轉換速率進行編程
PSoC Creator 設計環境
■集成開發環境（IDE）提供原理圖設計輸入和編譯（包括模擬和數字自動布局）
■所有穩定性能和可編程的外設都提供應用編程接口（API）
工業標準設備的兼容性
■輸入原理圖后，能夠使用根據 Arm 的標準開發工具進行設計
深圳市立維創展科技授權經銷Cypress微控制器，產品原廠進口，價格優勢，歡迎咨詢！！！
Product | Frequency max [MHz] | Flash [kByte] | SRAM [kByte] | I/O Pins | I/O Pins Smart | Operating Voltage min [V] | Operating Voltage max [V] | Operating Temperature min [°C] | Operating Temperature max [°C] | Peak Reflow Temp [°C] |
CY8C4013LQI-411 | 16 | 8 | 2 | 13 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4013LQI-411T | 16 | 8 | 2 | 13 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4013SXI-400 | 16 | 8 | 2 | 5 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4013SXI-400T | 16 | 8 | 2 | 5 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4013SXI-410 | 16 | 8 | 2 | 5 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4013SXI-410T | 16 | 8 | 2 | 5 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4013SXI-411 | 16 | 8 | 2 | 13 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4013SXI-411T | 16 | 8 | 2 | 13 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014FNI-421AT | 16 | 16 | 2 | 13 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014LQA-422 | 16 | 16 | 2 | 20 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014LQA-422T | 16 | 16 | 2 | 20 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014LQA-422Z | 16 | 16 | 2 |
|
| 1.71 | 5.5 | -40 | 80 | 260 |
CY8C4014LQA-422ZT | 16 | 16 | 2 |
|
| 1.71 | 5.5 | -40 | 80 | 260 |
CY8C4014LQE-422Z | 16 | 16 | 2 |
|
| 1.71 | 5.5 | -40 | 125 | 260 |
CY8C4014LQE-422ZT | 16 | 16 | 2 |
|
| 1.71 | 5.5 | -40 | 125 | 260 |
CY8C4014LQI-412 | 16 | 16 | 2 | 20 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014LQI-412T | 16 | 16 | 2 | 20 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014LQI-421 | 16 | 16 | 2 | 13 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014LQI-421T | 16 | 16 | 2 | 13 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014LQI-422 | 16 | 16 | 2 | 20 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014LQI-422T | 16 | 16 | 2 | 20 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014LQS-422 | 16 | 16 | 2 | 20 |
| 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4014LQS-422Z | 16 | 16 | 2 |
|
| 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4014LQS-422ZT | 16 | 16 | 2 |
|
| 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4014PVI-412 | 16 | 16 | 2 | 20 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014PVI-422 | 16 | 16 | 2 | 20 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014PVI-422T |
|
|
|
|
|
|
|
|
|
|
CY8C4014SXA-421Z | 16 | 16 | 2 |
|
| 1.71 | 5.5 | -40 | 80 | 260 |
CY8C4014SXA-421ZT | 16 | 16 | 2 |
|
| 1.71 | 5.5 | -40 | 80 | 260 |
CY8C4014SXI-420 | 16 | 16 | 2 | 5 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014SXI-420T | 16 | 16 | 2 | 5 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014SXI-421 | 16 | 16 | 2 | 13 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014SXI-421T | 16 | 16 | 2 | 13 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014SXS-421 | 16 | 16 | 2 | 13 |
| 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4014SXS-421Z | 16 | 16 | 2 | 13 | 0 | 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4014SXS-421ZT | 16 | 16 | 2 |
|
| 1.71 | 5.5 | -40 | 105 | 260 |
