?CHA2494-QEG Q波段低噪聲放大器
發布時間:2024-12-26 17:46:05 瀏覽:408
CHA2494-QEG是款寬帶單片低噪聲放大器。
CHA2494-QEG致力于從國防軍事到商業通訊系統的普遍使用需求設計。
CHA2494-QEG選用pHEMT工藝技術,柵極尺寸為0.15μm,根據基板上的通孔、空氣橋和電子束柵極光刻。
CHA2494-QEG選用滿足RoHS標準的SMD封裝。
主要特征
寬帶性能:34-44GHz
3dB噪聲系數
22dB增益值
20dBm輸出IP3
直流電偏置電壓:Vd=4V@Id=80mA

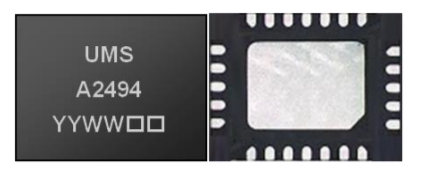

24l-QFN4x5
MSL1
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – LNA
Reference | RF Bandwidth (GHz) | Bias | Case | Bias | Gain | Gain Flatness | Noise Figure | P-1dB OUT | |
min | max | ||||||||
CHA2494-QEG | 34 | 44 | 80 | QFN | 4 | 22 | 1.5 | 3 | 12 |
