?CHA3664-QAG C,X,Ka,K波段中功率放大器UMS
發布時間:2024-11-06 17:15:56 瀏覽:570
CHA3664-QAG是UMS的一款兩級通用型單片中功率放大器。致力于從國防軍事到商業服務通訊系統的普遍使用需求設計。
CHA3664-QAG選用功率pHEMT工藝技術,柵極尺寸為0.25μm,根據基板上的通孔、空氣橋和電子束柵極光刻技術。
CHA3664-QAG選用滿足RoHS標準化的SMD封裝。
主要特征
寬帶性能:5-21GHz
20.5dBm飽和輸出功率
15dB增益值
直流電閾值電壓:Vd=5V@Id=120mA

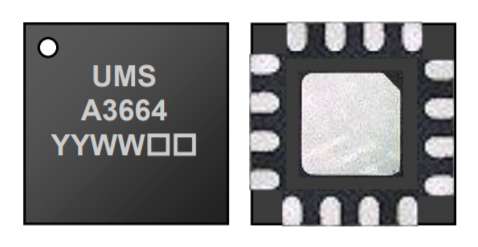

16l-QFN3x3
MSL1
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – MPA
Reference | RF Bandwidth (GHz) | Gain | IP3 | P-1dB OUT | Sat. Output Power | Bias | Bias | Case | |
min | max | ||||||||
CHA3664-QAG | 5 | 21 | 15 | 25 | 19.5 | 20.5 | 120 | 5 | QFN |
