CHA6682-QKB功率放大器UMS

發布時間：2024-09-25 09:12:44 瀏覽：5389

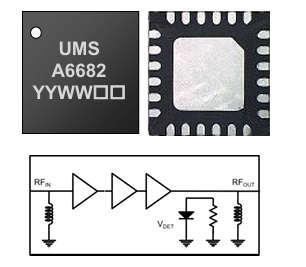

CHA6682-QKB功率放大器UMS

　　CHA6682-QKB功率放大器是由UMS公司生產的一款高性能器件，專為24至27.5GHz頻段設計，能夠提供高達4W的輸出功率。以下是該功率放大器的主要特性和參數介紹：

　　主要特點

　　寬帶性能：24-27.5GHz

　　小信號增益：25dB

　　輸出功率：在輸入功率為+20dBm時達到36dBm

　　ACPR(交調失真)：在輸出功率26dBm使用256QAM調制(帶寬160MHz)時達到-32dBc

　　DC偏置：Vd=20V (Id=140mA)

　　封裝類型：QFN 24引腳，4x4mm2

　　符合RoHS標準，SMD封裝

　　電氣參數(Tcase = +25°C, Vd = +20V)

　　頻率范圍：24至27.5GHz。

　　線性增益：25dB。

　　ACPR：-32dBc @ Pout = 26dBm with 256QAM modulation (BW=160MHz)。

　　飽和輸出功率：36dBm。

　　功率附加效率(PAE)：26%。

　　輸入返回?fù)p耗(S11)：-8dB。

　　輸出返回?fù)p耗(S22)：-11dB。

　　檢測電壓(Vdetec)：5至1500mV。

　　總靜態漏源電流(Idq)：140mA。

　　飽和時的總漏極電流(Id)：1000mA。

　　CHA6682-QKB功率放大器采用GaN-on-SiC HEMT技術制造，具有高效率和高功率密度的特點。其輸入和輸出端口內部匹配至50Ω，并集成了ESD RF保護，確保了良好的匹配和保護性能。該器件適用于驅動級應用，并包含一個RF功率檢測器，非常適合在高頻微波應用中作為關鍵組件使用。

深圳市立維創展科技有限公司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。
