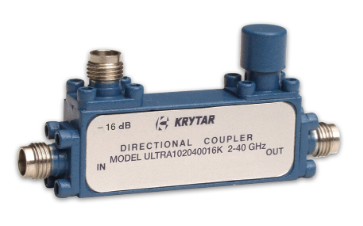

KRYTAR ULTRA+定向耦合器
發布時間：2024-09-23 08:52:51 瀏覽：5833
KRYTAR的ULTRA+定向耦合器是一款高性能的微波器件，專為需要精確監控和信號處理的系統應用而設計。該系列耦合器提供了業內最嚴格的規格，確保在各種復雜應用中的可靠性和精確性。
主要特點：
超寬帶頻率范圍：ULTRA+定向耦合器在0.5至40.0 GHz的頻率范圍內工作，覆蓋了L-到Ka-頻段，適用于廣泛的微波和毫米波應用。
多用途帶狀線設計：采用單一、緊湊和輕便的封裝，這些耦合器在設計上增強了多用途帶狀線，提供了優異的耦合能力。
耦合選項：提供10、13、16、20 dB的耦合選項，滿足不同應用的需求。
低插入損耗和VSWR：設計保證了低插入損耗和電壓駐波比(VSWR)，提高了信號的傳輸效率和系統的整體性能。
定制設計服務：KRYTAR提供完整的工程服務，可以根據客戶的具體需求進行定制設計，以滿足或超過關鍵性能和封裝規格。
應用領域：
ULTRA+定向耦合器廣泛應用于多個領域，包括：
電子戰(EW)
毫米波技術
5G NR(新無線電)
Wi-Fi 6和Wi-Fi 6E
衛星通信
雷達系統
MIMO(多輸入和多輸出)無線電鏈路
信號監測和測量
天線波束成形
EMC(電磁兼容性)測試環境
型號：
| 型號 | 頻率最 | 頻率最 | 標稱聯軸器 | 最大插入損耗dB | 最小方向性dB | Vswr最大 | 額定 | 標準連 |
| 小 | 大 | 值 | 功率W | 接器母令 |
| GHz | GHz |
|
| 頭 |
| ULTRA101540010 | 1.5 | 40 | 10±0.5dB | <1.29/<1.75 | >10 | 1.6/1.7 | 20 | 2.4mm |
| ULTRA101540010K | 1.5 | 40 | 10±0.5dB | <1.29/<1.75 | >10 | 1.6/1.7 | 20 | 2.92mm |
| ULTRA102040013K | 2 | 40 | 13±0.5dB | <1.4/<1.42 | >11 | 1.5/1.7 | 20 | 2.92mm |
| ULTRA102040016 | 2 | 40 | 16±0.5dB | <1.01/<1.12 | >11 | 1.5/1.7 | 20 | 2.4mm |
| ULTRA102040016K | 2 | 40 | 16±0.5dB | <1.01/<1.12 | >11 | 1.5/1.7 | 20 | 2.92mm |
| ULTRA102040020 | 2 | 40 | 20±0.5dB | <1.00/<1.05 | >11 | 1.5/1.7 | 20 | 2.4mm |
| ULTRA102040020K | 2 | 40 | 20±0.5dB | <1.00/<1.05 | >11 | 1.5/1.7 | 20 | 2.92mm |
| ULTRA152020 | 0.5 | 20 | 20±0.5dB | <0.96/<1.00 | >15 | 1.25/1.35 | 20 | SMA |
| ULTRA152010 | 0.5 | 20 | 10±0.5dB | <0.94/<1.40 | >15 | 1.30/1.35 | 20 | SMA |
| ULTRA102020016 | 2 | 20 | 16±0.5dB | <0.59/<0.7 | >16 | 1.28/1.35 | 20 | SMA |
| ULTRA102020020 | 2 | 20 | 20±0.65dB | <0.75/<0.8 | >16 | 1.18/1.35 | 20 | SMA |
| ULTRA102040013 | 2 | 40 | 13±0.5dB | <1.4/<1.42 | >11 | 1.5/1.7 | 20 | 2.4mm |
| ULTRA101020010 | 1 | 20 | 10±0.5dB | <0.64/<1.1 | >17 | 1.20/1.35 | 20 | SMA |
深圳市立維創展科技授權代理KRYTAR產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
