AM003044WM-BM-R寬帶SPDT T/R電源開關芯片AMCOM

發布時間：2024-09-05 08:54:45 瀏覽：5895

AM003044WM-BM-R寬帶SPDT T/R電源開關芯片AMCOM

　　AMCOM的型號為AM003044WM-BM-R的寬帶SPDT(單刀雙擲)T/R(發射/接收)電源開關芯片是一款對稱寬帶SPDT T/R電源開關。其特性包括：

　　描述：

　　- 該芯片的插入損耗小于2dB，ON端口和OFF端口之間的隔離度超過30dB，并且在DC至3.0GHz頻段內的VSWR(電壓駐波比)優于2:1。

　　- 該T/R開關可以處理0.7到3.0GHz頻段的<30W射頻功率。

　　- 切換時間小于5ns。

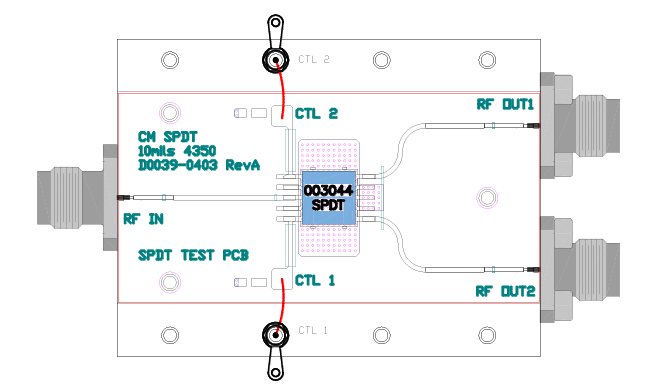

　　- AM003044WM-00是芯片版本，AM003044WM-BM-R是封裝形式。

　　特點：

　　- 工作頻率范圍廣：從DC到3.0GHz。

　　- 支持高達43 dBm的功率處理。

　　- 在2GHz時典型的插入損耗為1.0 dB。

　　- 輸入和輸出都匹配到50歐姆。

　　應用：

　　- 用于T/R模塊。

　　- 儀器設備。

　　- 實驗室測量。

　　- 調制器應用。

　　典型性能(參數)：

參數	最小值	典型值	最大值
THROW1 ON/ THROW2 OFF	CTL1=0V, CTL2=-12.5V
THROW1 OFF/ THROW2 ON	CTL1=-12.5V, CTL2=0V
頻率	DC – 2GHz	DC – 3.0GHz
2GHz時的ON插入損耗**	-	1.0dB	1.3dB
輸入/輸出回波損耗			10dB
隔離度1GHz		48dB
隔離度2GHz		39dB
隔離度3GHz		33dB
>0.8GHz時0.1dBm處的輸入功率	42dB	43dBm
0.8GHz時0.5dBm處的輸入功率	43dB	44dBm
最大射頻功率處理能力		45dBm
切換時間			5ns

深圳立維創展是AMCOM功率放大器的代理銷售，主營AMCOM的功率放大器，如：射頻晶體管、MMIC功率放大器、混合放大器模塊、寬帶放大器、高功率放大器模塊、帶RF和DC連接器的高功率放大器模塊和低噪聲放大器，功率放大器，開關，衰減器，移相器以及上/下邊變頻器的定制，歡迎咨詢。
