1-100W SMA同軸射頻端接ATM Microwave
發布時間：2024-08-20 09:00:31 瀏覽：567
ATM Microwave提供了一系列功率范圍從1W到100W的SMA同軸射頻端接，這些產品適用于各種射頻應用，能夠滿足不同功率和頻率要求。以下是各功率級別的SMA同軸射頻端接的詳細介紹：
| SMA 同軸射頻端接 |
1 W SMA 終端
|
|
| 頻率 （Ghz） | 駐波比 | 型號 |
|
|
| DC - 8 | 1.15:1 | T0115 |
|
|
| DC - 18 | 1.20:1 | T0117 |
|
|
2 W SMA 和 2.9mm 終端
|
|
| Freq. (Ghz) | VSWR | Model No. | Fig. |
|
| DC-8 | 1.15:1 | T0215 | 1 |
|
| DC-18 | 1.20:1 | T0217 | 1 |
|
| DC-18 | 1.3:1 | T02K8* | 2 |
|
| 18-40 | 1.4:1 | T02K9* | 2 |
|
5 W SMA 終端
|
|
| Freq. (Ghz) | VSWR | Model No. |
| DC-8 | 1.20:1 | T0515 |
| DC-12 | DC-4 | 4月8日 | 8月12日 | T0516 |
| 1.15:1 | 1.25:1 | 1.30:1 |
| DC-18 | DC-8 | 8月12日 | 12月18日 | T |
| 1.20:1 | 1.25:1 | 1.30:1 |
10 W SMA 終端
|
|
| Freq. (Ghz) | VSWR | Model No. |
| DC-8 | 1.20:1 | T1015 |
| DC-12 | DC-4 | 4月8日 | 8月12日 | T1016 |
| 1.15:1 | 1.25:1 | 1.30:1 |
| DC-18 | DC-8 | 8月12日 | 12月18日 | T1017 |
| 1.20:1 | 1.25:1 | 1.30:1 |
15 W SMA 終端
|
|
| 頻率 （Ghz） | 駐波比 | 型號 |
| DC-8 | 1.20:1 | T1515 |
| DC-12 | DC-4 | 4月8日 | 8月12日 | T1516 |
| 1.15:1 | 1.25:1 | 1.30:1 |
| DC-18 | DC-8 | 8月12日 | 12月18日 | T1517 |
| 1.20:1 | 1.25:1 | 1.30:1 |
25 W SMA 終端
|
|
| 頻率 （Ghz） | 駐波比 | 型號 |
| DC-8型 | 1.20:1 | T2515 |
| DC-12型 | DC-4 | 4月8日 | 8月12日 | T2516 |
| 1.15：1 | 1.25：1 | 1.30：1 |
| DC-18型 | DC-8 | 8月12日 | 12月18日 | T2517 |
| 1.20：1 | 1.25：1 | 1.30：1 |

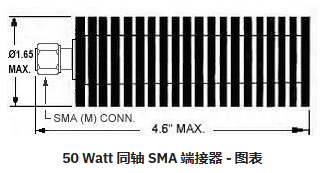

50 W SMA 終端
|
|
| Freq. (Ghz) | VSWR | Model No. |
| DC-8 | 1.25:1 | T5015 |
| DC-12 | DC-4 | 4月8日 | 8月12日 | T5016 |
| 1.20:1 | 1.25:1 | 1.30:1 |
| DC-18 | DC-2.9 | 2.9-12 | 12月18日 | T5017 |
| 1.25:1 | 1.30:1 | 1.45:1 |
| DC-18 | DC-6 | 6-12.4 | 12.4-18 |
|
| 1.25:1 | 1.35:1 | 1.45:1 | T5017A |

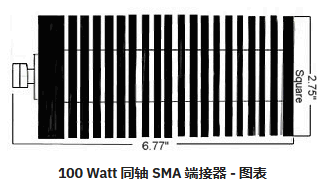

100 W SMA 終端
|
|
| Freq. (Ghz) | VSWR | Model No. |
|
|
| DC-4 | 1.15:1 | T10014 |
|
|
這些SMA同軸射頻端接產品具有較低的電壓駐波比(VSWR)，這有助于確保信號傳輸的穩定性和可靠性。無論是在低功率還是高功率的應用中，這些端接都能提供優異的性能。
ATM Microwave是美國老牌子的微波元件生產商。主要產品為同軸和波導器件產品，功能包含適配器、衰減器、耦合器、移相器、終端負載，及其Ka波段通訊衛星器件系列，產品滿足空間應用標準和驗證.
深圳市立維創展科技有限公司，持續ATM microwave代理渠道，為中國客戶提供技術支持。
