EC3SA-05S12N DC-DC電源模塊CINCON
發布時間：2024-08-14 08:56:07 瀏覽：5929

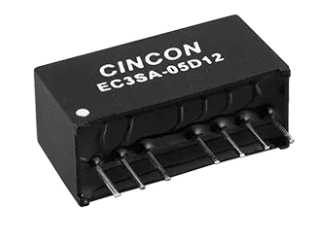

EC3SA-05S12N
DC-DC電源模塊是CINCON公司生產的EC3SA系列中的一款產品。該模塊具有3W的隔離輸出能力，采用緊湊型SIP-8封裝，效率高達86%。它支持2:1的輸入電壓范圍，并提供穩壓輸出。此外，該模塊還具備遠程開/關控制、1500VDC的隔離電壓、連續短路保護以及欠壓保護等功能。
型號：
MODEL
NUMBER | INPUT
VOLTAGE | OUTPUT
VOLTAGE | OUTPUT CURRENT | INPUT CURRENT | %EFF. | CAPACITOR
LOAD MAX. |
| MIN. | MAX. | NO LOAD | FULL LOAD |
| EC3SA-05S33N | 4.5-9.0 VDC | 3.3 VDC | 0 mA | 700 mA | 60 mA | 632 mA | 73 | 700uF |
| EC3SA-05S05N | 4.5-9.0 VDC | 5 VDC | 0 mA | 600 mA | 60 mA | 769 mA | 78 | 600uF |
| EC3SA-05S12N | 4.5-9.0 VDC | 12 VDC | 0 mA | 250 mA | 60 mA | 759 mA | 81 | 250uF |
| EC3SA-05S15N | 4.5-9.0VDC | 15 VDC | 0 mA | 200 mA | 60 mA | 741 mA | 81 | 200uF |
| EC3SA-05D05N | 4.5-9.0 VDC | ±5 VDC | ±0 mA | ±300 mA | 60 mA | 769 mA | 78 | 300uF |
| EC3SA-05D12N | 4.5-9.0 VDC | ±12 VDC | ±0 mA | ±125 mA | 60 mA | 741 mA | 81 | 125uF |
| EC3SA-05D15N | 4.5-9.0 VDC | ±15 VDC | ±0 mA | ±100 mA | 60 mA | 741 mA | 81 | 100uF |
| EC3SA-12S33N | 9-18 VDC | 3.3 VDC | 0 mA | 700 mA | 30 mA | 253 mA | 76 | 700uF |
| EC3SA-12S05N | 9-18 VDC | 5 VDC | 0 mA | 600 mA | 30 mA | 309 mA | 81 | 600uF |
| EC3SA-12S12N | 9-18VDC | 12 VDC | 0 mA | 250 mA | 30 mA | 301 mA | 83 | 250uF |
| EC3SA-12S15N | 9-18 VDC | 15 VDC | 0 mA | 200 mA | 30 mA | 298 mA | 84 | 200uF |
| EC3SA-12D05N | 9-18 VDC | ±5 VDC | ±0 mA | ±300 mA | 30 mA | 305 mA | 82 | 300uF |
| EC3SA-12D12N | 9-18 VDC | ±12 VDC | ±0 mA | ±125 mA | 30 mA | 301 mA | 83 | 125uF |
| EC3SA-12D15N | 9-18 VDC | ±15 VDC | ±0 mA | ±100 mA | 30 mA | 298 mA | 84 | 100uF |
| EC3SA-24S33N | 18-36 VDC | 3.3 VDC | 0 mA | 700 mA | 18 mA | 125 mA | 77 | 700uF |
| EC3SA-24S05N | 18-36 VDC | 5 VDC | 0 mA | 600 mA | 18 mA | 154 mA | 81 | 600uF |
| EC3SA-24S12N | 18-36 VDC | 12 VDC | 0 mA | 250 mA | 18 mA | 149 mA | 84 | 250uF |
| EC3SA-24S15N | 18-36 VDC | 15 VDC | 0 mA | 200 mA | 18 mA | 147 mA | 85 | 200uF |
| EC3SA-24D05N | 18-36 VDC | ±5 VDC | ±0 mA | ±300 mA | 18 mA | 156 mA | 0 | 300uF |
| EC3SA-24D12N | 18-36 VDC | ±12 VDC | ±0 mA | ±125 mA | 18 mA | 149 mA | 84 | 125uF |
| EC3SA-24D15N | 18-36 VDC | 士15 VDC | ±0 mA | ±100 mA | 18 mA | 147 mA | 85 | 100uF |
| EC3SA-48S33N | 36-75 VDC | 3.3 VDC | 0 mA | 700 mA | 9 mA | 63mA | 77 | 700uF |
| EC3SA-48S05N | 36-75 VDC | 5 VDC | 0 mA | 600 mA | 9 mA | 77 mA | 81 | 600uF |
| EC3SA-48S12N | 36-75 VDC | 12 VDC | 0 mA | 250 mA | 9 mA | 73 mA | 86 | 250uF |
| EC3SA-48S15N | 36-75 VDC | 15 VDC | 0 mA | 200 mA | 9 mA | 73 mA | 86 | 200uF |
| EC3SA-48D05N | 36-75 VDC | ±5 VDC | ±0 mA | ±300 mA | 9 mA | 77 mA | 81 | 300uF |
| EC3SA-48D12N | 36-75 VDC | ±12 VDC | ±0 mA | ±125 mA | 9 mA | 73 mA | 86 | 125uF |
| EC3SA-48D15N | 36-75 VDC | ±15 VDC | ±0 mA | ±100 mA | 9 mA | 73 mA | 86 | 100uF |
輸出規格
電壓精度：最大±1.5%。
電壓平衡：最大±1.0%。
交叉調節：在非對稱負載下，最大±5.0%。
瞬態響應：25%負載變化時，誤差帶為±6%，恢復時間小于500μs。
紋波與噪聲：在20MHz帶寬下，最大75mV pk-pk。
溫度系數：最大±0.03%/°C。
線性調節：最大±0.5%。
負載調節：?jiǎn)屋敵鲂吞?hào)最大±0.5%，雙輸出型號最大±1.0%。
輸出短路保護：連續保護。
啟動時間：典型值為5ms。
通用規格
隔離電壓：最小1500VDC。
隔離電阻：最小10^9 ohm。
隔離電容：典型值500pF。
開關頻率：最小100KHz。
工作環境溫度：-40°C至+85°C。
降額：71°C以上時，功率線性降至零。
外殼溫度：最大100°C。
冷卻方式：自然對流。
儲存溫度：-55°C至+125°C。
濕度：最大95% RH，無冷凝。
MTBF：在25°C下測試，典型值為2500khrs。
尺寸：0.86x0.36x0.44英寸(21.8x9.2x11.1 mm)。
外殼材料：非導電黑色塑料。
重量：4.8g。
EC3SA-05S12N DC-DC電源模塊是一款高性能、高可靠性的電源解決方案，適用于多種工業和商業應用。
