深入理解模數轉換器(ADC)：采樣率與分辨率的重要性

發布時間：2024-08-12 08:56:22 瀏覽：7880

　　模數轉換器(ADC)在數字系統中扮演關鍵角色，特別是在物聯網應用中，它需要準確讀取現實世界的模擬信號。本文將簡要介紹ADC的工作原理、采樣率和分辨率。

　　ADC的工作原理：

　　ADC將連續的模擬信號轉換為離散的數字信號。這一過程包括采樣、量化和編碼。微控制器只能處理數字數據，因此ADC的轉換至關重要。

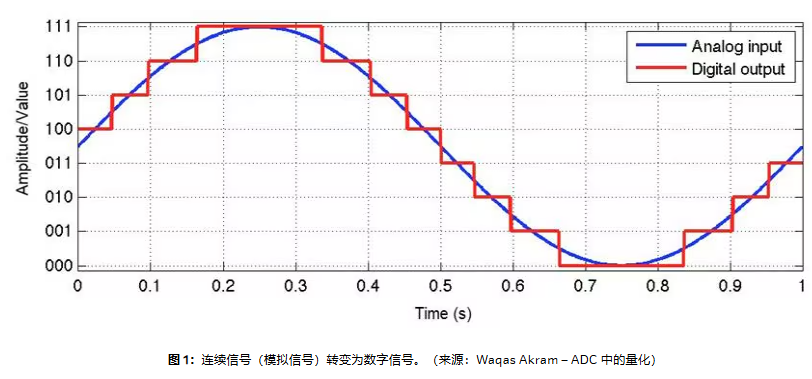

模擬信號轉變為數字信號

　　采樣率：

　　采樣率(以SPS或Hz為單位)決定了ADC每秒采集的樣本數。較高的采樣率能處理更高的信號頻率。采樣率過低可能導致混疊現象，即數字信號無法準確反映原始模擬信號。根據奈奎斯特定理，采樣率應至少是信號最高頻率的兩倍。

　　分辨率：

　　ADC的分辨率由其位長決定，位長越長，分辨率越高，數字信號越接近原始模擬信號。分辨率決定了ADC能夠檢測的最小電壓變化。例如，12位ADC在5V基準電壓下，步長約為1.22 mV，提供較高的精度。

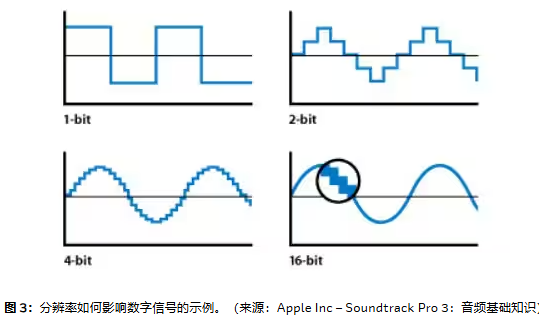

分辨率如何影響數字信號

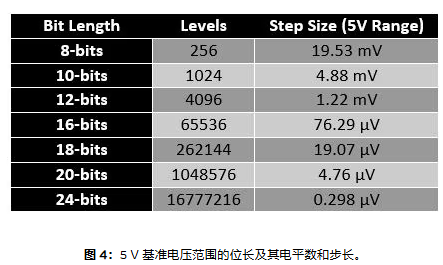

5V基準電壓的位長、電平數、步長

　　ADI提供一系列高質量、高可靠性的 ADC，既可以是通用轉換器，也可以是特殊用途轉換器。例如：

　　ADI提供多種高質量、高可靠性的ADC，包括通用和特殊用途型號。以下是幾個例子：

　　1. AD7175-2：

　　- 分辨率：24位

　　- 采樣速率：250 kSPS

　　- 特點：低噪聲、快速建立、多通道(2/4通道)，適用于低帶寬輸入。

　　- 應用：過程控制、溫度和壓力測量、醫療和科學儀器、色譜分析。

　　2. AD9680：

　　- 分辨率：14位

　　- 采樣速率：1.25 GSPS

　　- 特點：寬全功率帶寬，支持高達2 GHz的信號中頻采樣，適用于多頻段接收機。

　　- 應用：通信、軟件無線電、衛星接收機、儀器儀表、雷達。

　　3.AD7760：

　　- 分辨率：24位

　　- 采樣速率：2.5 MSPS

　　- 特點：高性能Σ-Δ型ADC，2.5 MSPS時信噪比達100 dB，適用于高速數據采集。

　　- 應用：數據采集系統、振動分析、儀器儀表。

　　這些ADC均具有優異的性能和廣泛的應用領域，滿足不同行業的需求。
