DB20105直插式通孔耦合器North Hills

發布時間：2024-07-26 08:51:43 瀏覽：687

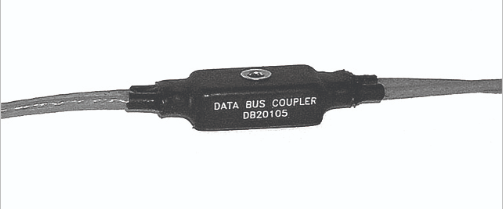

DB20105直插式通孔耦合器North Hills

　　DB20105 是由 North Hills 提供的直插式通孔耦合器，適用于多達四個由變壓器耦合的總線輸出端口(超過四個端口的單元可根據特殊訂單提供)。這些單元可以帶有或不帶有內部終端，并適用于需要穩定、固定安裝方案的應用場合。該產品具有以下特點和優勢：

　　特點

　　直插式安裝：適合通過孔的安裝方式，便于集成。

　　完備的線束：可以定制任何電纜長度或類型，適應需求靈活。

　　單或多支路：可以實現單個或多個耦合端口。

　　優勢

　　符合飛行標準：適用于航空應用，可靠性高。

　　高可靠性：經過嚴格測試，確保長時間高效工作。

　　快速定制：定制單位能夠快速周轉，滿足特定需求。

　　低成本：性價比高，經濟實惠。

　　規格

　　所有電氣參數均符合 MIL-STD-1553B 和 Notice 2 標準：

　　壓降：在250 kHz 時最大為20%

　　過沖和振鈴：最大±1.0V 峰值

　　共模抑制：最小-55.0 dB @ 1 MHz

　　故障保護：符合 MIL-R-39007 標準，59Ω±1%，1 瓦

　　匝數比：1:1±1

　　總線電壓：1.0Vp 至 14.0Vp，變壓器耦合

　　工作溫度：-55°C 至 +125°C

　　存儲溫度：-55°C 至 +150°C

　　產品其他信息

　　變壓器和電阻器：所有電阻器的功率為1瓦，符合 MIL-R-39007 標準，五級，以減少熱效應。變壓器制造符合 MIL-PRF-21038 標準。

　　飛行認證：這些耦合器通過了1000小時壽命測試，在+125°C 溫度下和100%的占空比。

　　自定義選項：可以訂購自定義電纜長度和不同連接器，以實現直接集成。

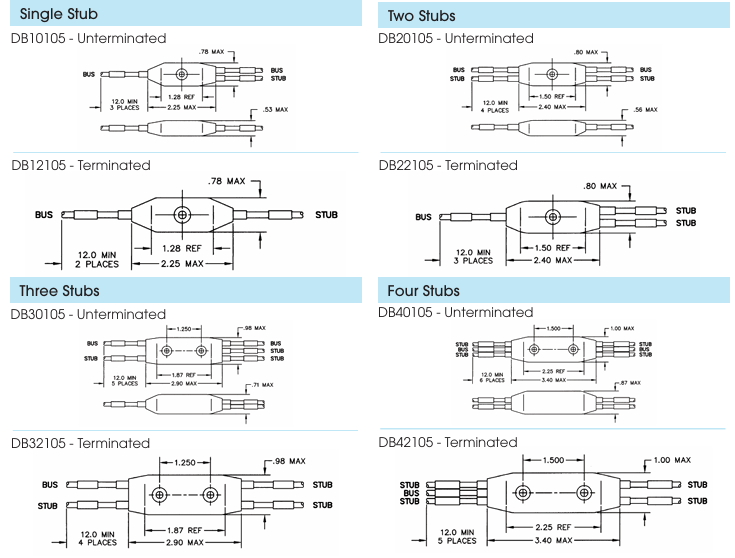

　　訂購型號：DB10105、DB12105、DB20105、DB22105、DB30105、DB32105、DB40105、DB42105


深圳市立維創展科技是North Hills的經銷商，提供North Hills產品領域包含寬帶變壓器，寬帶巴倫變壓器，測試級回波損耗橋等，產品原裝進口，質量保證，價格優勢，歡迎咨詢。
