AD5673R/AD5677R 12位nanoDAC
發布時間:2024-07-18 09:13:50 瀏覽:5640
AD5673R/AD5677R是一款高性能的12位/16位數模轉換器(DAC),具有16個通道,適用于多種工業和通信應用。以下是其主要特點和應用的詳細介紹:

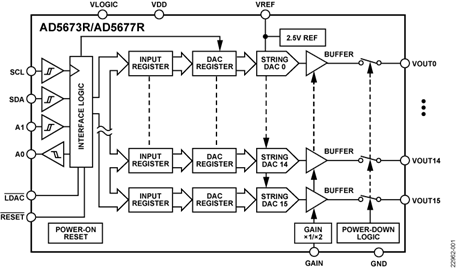

主要特點
低功耗設計:采用2.7 V至5.5 V單電源供電,關斷模式下功耗降至2 μA(典型值)。
16通道緩沖電壓輸出:提供高通道密度,所有16個通道封裝在一個4 mm × 4 mm的LFCSP封裝內。
內置基準電壓源:2.5 V、2 ppm/°C內部基準電壓源,默認使能。
增益選擇:通過增益選擇引腳,滿量程輸出電壓可為2.5 V(增益 = 1)或5 V(增益 = 2)。
上電復位(POR)電路:確保DAC輸出在上電時保持在零電平,直到執行一次有效的寫操作。
高相對精度(INL):
- AD5673R(12位):最大 ±1 LSB。
- AD5677R(16位):最大 ±4 LSB。
低漂移:2.5 V片內基準電壓源,溫度系數為2 ppm/°C(典型值)。
寬工作范圍:
- 溫度范圍:?40°C至+125°C。
- 電源電壓范圍:2.7 V至5.5 V。
簡化實施方案:
- 用戶可選增益:1或2(GAIN引腳)。
- 1.8 V邏輯兼容性。
- 帶回讀或菊花鏈的50 MHz串行外設接口(SPI)。
符合RoHS標準的封裝:28引腳、4 mm × 4 mm、LFCSP封裝。
應用
光收發器:用于控制光模塊的輸出信號。
基站功率放大器:用于調節和控制功率放大器的輸出。
過程控制:在可編程邏輯控制器(PLC)輸入/輸出卡中,用于精確控制和監測過程變量。
工業自動化:在各種工業自動化系統中,用于精確控制和監測。
數據采集系統:用于高精度的數據采集和信號生成。

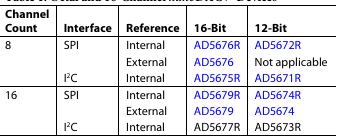

產品聚焦
更高通道密度:在4 mm × 4 mm LFCSP封裝內封裝16個通道,提供高通道密度。
高相對精度(INL):確保DAC輸出的高精度和線性度。
低漂移:2.5 V片內基準電壓源,提供穩定的參考電壓。
