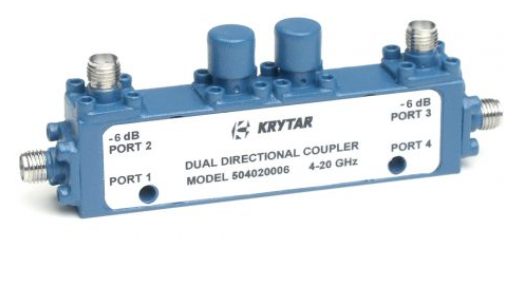

KRYTAR 504020006同軸雙向耦合器
發布時間:2024-06-24 08:53:08 瀏覽:600
KRYTAR 504020006同軸雙向耦合器是一款高性能的4端口耦合器,它結合了兩個主線級聯的3端口耦合器,形成了一個雙向設計。這種設計使得該耦合器能夠在同一封裝中監控正向功率和反射功率,同時保證了良好的方向性、平坦度和耦合精度。
該型號504020006耦合器具有以下特點:
寬帶頻率范圍:4.0至20.0 GHz,適用于多種頻率需求。
標稱耦合:6 dB,具有±0.8 dB的耦合精度和±0.5 dB的頻率靈敏度,確保了精確的功率分配和測量。
插入損耗:小于4.0 dB,包括耦合功率,減少了信號損失。
方向性:大于16 dB,提供了良好的信號分離能力。
最大VSWR:1.35,保證了良好的匹配性能。
額定輸入功率:20 W平均功率和3 kW峰值功率,適用于高功率應用。
連接器:行業標準的SMA母連接器,便于集成到現有系統中。
尺寸和重量:緊湊的包裝尺寸為2.90英寸(L) x 0.50英寸(W) x 0.75英寸(H),重量僅為2.5盎司,適合空間受限的應用。
工作溫度范圍:-54°至85°C,適用于廣泛的溫度環境。
KRYTAR 504020006雙向耦合器的典型應用包括功率采樣和測量、放大器均衡、駐波比監控、現場控制以及放大器和負載保護。它還適用于電子戰(EW)、商用無線、衛星通信、雷達、信號監測和測量、天線波束成形和EMC測試環境等多種系統應用。對于需要外部調平、精確監控、信號混合或掃描傳輸和反射測量的系統,KRYTAR 504020006耦合器提供了一個理想的解決方案。
深圳市立維創展科技授權代理KRYTAR產品,部分型號備有現貨。產品原裝進口,質量保證,歡迎咨詢。
