Anritsu安立28KF50A同軸電纜終端DC-145GHz
發布時間：2024-06-06 08:47:31 瀏覽：635
Anritsu安立26/28系列同軸電纜終端是專為高精度測量系統設計的電纜連接解決方案，具有以下特點和規格：
1. 產品特點：
- 抗干擾能力強，確保信號傳輸不受外界干擾。
- 傳輸數據穩定，減少數據損失和誤差。
- 提供多種型號，滿足不同測量系統的需求。
2. 產品規格：

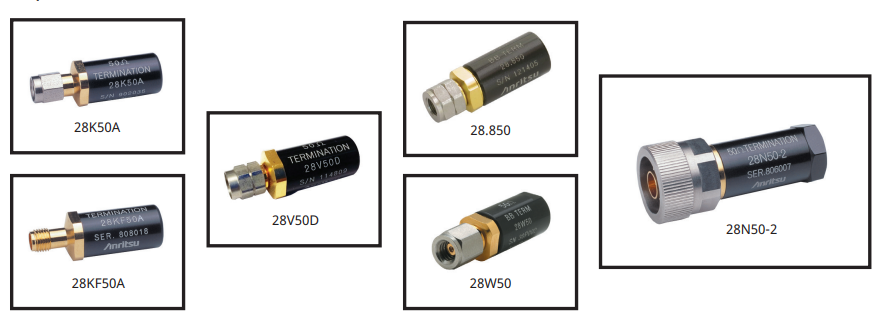

- 型號多樣，如28K50A、28.850、28V50D等。
- 頻率范圍根據型號不同而異，滿足不同頻率需求。
- 輸入/輸出阻抗適當，確保信號傳輸匹配和穩定。
- 能在較寬的溫度范圍內正常工作。
| Model | Frequency
(GHz) | Test port
connector | Input
impedance
(Ω) | SWR | Dimensions
L(cm)x
dia(cm) |
26N75A
26NF75A | DC to 3 GHz
DC to 3 GHz | N(m)
N(f) | 75
75 |
|
|
| 28L50R | DC to 9 | WSMA(m | 50 | 1.016 to6 GH
1.025 to9 GHz | 3.7x1.2 |
| 28LF50R | DC to 9 | WSMA(f | 50 | 1.016 to 6 GHz
1.025 to9 GHz | 3.7x1.2 |
| 28A50- | DC to 18 | GPC-7 | 50 | 1.02 Max. | 5.2x2.2 |
28N50-2
28NF50-2 | DC to 18 | N(m)
N(f) | 50 | 102 Max | 5.2x2.2
4.8x1.6 |
| 28N50-3 | DCto8 | N(m) | 50 | 1.03 Max. | 5.2x2.2 |
28K50A
28KF50A | DC to 40 | K(m)
K(f) | 50 | 1.040 to 20 GHz
1.052 to 40 GHz | 3.7x1.2
3.7x1.2 |
28V50D
28VF50D | DC to 70 | V(m)
V(f) | 50 | 1.018 to 2.5 GHz
1.032t04GHz
1.052 to 40 GHz
1.083 to 50 GHz
1.106 to 70 GHz | 3.7x1.2
3.7x1.2 |
| 28W50 | DCto 110 | W1(m) | 50 | 1065 to 20 GHz
1.094 to 65 GHz
1.329 to90 GHz
1.671 to 110 GHz | 2.4x0.8 |
| 28WF50* | DCto 110 | W1(f) | 50 | 1.065to 20 GHz
1.094 t065 GHz
1377 to90 GHz
1.671to110 GHz | 2.1x0.8 |
| 28.850** | DCto 145 | 0.8mm(m) | 50 | 1.052 to 40 GHz
1.065 to 80 GHz
1.222 to 145 GHz | 2.5x0.8 |
| 28.8F50** | DCto 145 | 0.8mm(f | 50 | 1.052 to 40 GHz
1.0651080GH
1.222 to145 GHz | 2.2×0.8 |
3. 應用范圍：
- 廣泛應用于無線通信、雷達測試、衛星通信等領域。
- 與各種測量儀器和設備兼容，實現高精度信號傳輸和測量。
4. 安裝與連接：
- 安裝和連接簡單，用戶可根據指南操作。
- 確保與測量系統正確連接，檢查連接的穩定性和可靠性。
深圳市立維創展科技是Anritsu公司的經銷商，提供Anritsu公司產品包括毫米波連接器，檢波器，限幅器，微波負載和功分器，產品原裝進口，質量保證，歡迎咨詢。
