ANC50-5S AC-DC ITE電源模塊ARCH
發布時間：2024-05-29 09:02:33 瀏覽：704

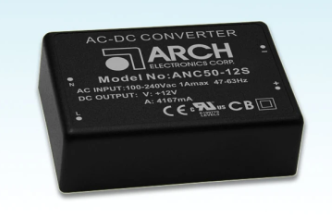

ANC50-5S AC-DC
ITE電源模塊是一款高性能、緊湊型電源解決方案，專為信息技術設備(ITE)設計。以下是該電源模塊的主要特點和規格：
主要特點：
- 超緊湊型設計：該電源模塊體積小巧，尺寸為74.1x54.1x22.1毫米(2.91“ x 2.13” x
0.87”英寸)，可輕松安裝在PCB上。
- 通用輸入范圍：支持90-264VAC的寬范圍輸入，適用于全球多種電源環境。
- 自然空氣對流冷卻：無需額外風扇，通過自然空氣對流即可實現有效冷卻。
- 寬工作溫度范圍：可在-40°C至+70°C的溫度范圍內工作，適應各種極端環境。
- 高隔離等級：I/O隔離達到3000VAC，確保高度的電氣安全性。
- 安全認證：符合IEC / EN 60950和UL / IEC / EN 62368-1標準，確保產品的安全性和可靠性。
- 3年產品保修：提供長期的質量保證。
規格：
- 輸入電壓：90~264VAC
- 輸出電壓：提供5V、12V、15V、24V和48V等多種輸出選項。
- 線路調整率：±1%
- 負載調整率：±1%
- 紋波和噪聲：根據輸出電壓不同，紋波和噪聲水平分別為5S、12S：120mV;15S：150mV;24S：240mV;48S：480mV。
- 機構批準：獲得IEC / EN 60950和UL / IEC / EN 62368-1的認證。
- 電磁干擾：符合EN 55032 B級標準，確保低電磁干擾。
- 特快專遞：符合EN 55024標準，保證產品在電磁兼容性方面的性能。
| Model No. (Single Output ) | ANC50-5S | ANC50-12S | ANC50-15S | ANC50-24S | ANC50-48S |
| Max Output Wattage (W) | 40W | 50W | 50W | 50W | 50W |
| Input | Voltage | 90-264 VAC or 120-370 VDC,"L"to DC"+";N"toDC*-* |
| Frequency (Hz | 47-63 H2 |
| Current (Full load | 1000 mA max.(115 VAC)/600 mA max.(230 VAC |
| Inrush Current (<2ms | 40 A max.(115VAC)/60 A max.(230 VAC |
| Leakage Curren | 0.25 mA max |
| External Fuse (recommend) | 3.15 A slow blow type |
| Outpu | Voltage (V.DC. | 5V | 12V | 15V | 24V | 48V |
| Voltage Accuracy | ±2% |
| Current (mA)max | 8000 | 4167 | 3333 | 2083 | 1040 |
| Line Regulation (LL-HL)(typ. | ±1% |
| Load Requlation (0-100%)(typ. | ±1% |
| Minimum Load | 0% |
| Maximum Capaditive Load | 10000 uF | 3500 uF | 3000 uF | 2200 uF | 330uF |
| Ripple &Noise | 120mV | 120mV | 150mV | 240mV | 480mV |
| Eficiency (at 230 VAC) | 86% | 90% | 87% | 88% | 89% |
| Hold-up Time | 10 ms min |
| Switching Frequency (typ.)(at 230 VAC) | 65KH |
| Protectio | Over Power Protection | Hiccup technique,auto-recovery |
| Over Voltage Protection | Zener diode clam |
| Short Circuit Protection | Hiccup mode (automatic recovery |
| lsolation | Input-Output (V.AC | 3000V |
| Input-FG(VAC | 1500V |
| Output-FG(VAC | 500V |
| Environmen | Operating Temperature | -40*℃…+70°℃(with derating |
| Storage Temperature | 40℃…+85℃ |
| Temperature Coefficient | ±0.02%C |
| Humidit | 95%RH |
| MTBF | >300,000 h@25°℃(MIL-HDBK-217F) |
| Physica | Dimensions (LxWxH | 2.91x2.13x0.87 Inches(74.1x54.1x22.1 mm
Tolerance ±0.5 mm,Height Tolerance±1 mm |
| Case Material | Plastic resin (flammability to UL 94V-0) |
| Weight | 166c |
| Cooling Method | Free air convection |
ANC50-5S電源模塊是一款適用于多種ITE應用的高效、可靠的電源解決方案，其緊湊的設計和廣泛的認證確保了它在各種環境下的適用性和安全性。
深圳市立維創展科技授權代理ARCH電源模塊產品，提供高效率，高品質與小尺寸特性的產品滿足市場趨勢和需求，并提供技術支持服務，歡迎咨詢。
