ADL5567雙通道差分放大器ADI
發布時間:2024-05-07 09:01:39 瀏覽:5795
ADL5567是專為中頻和直流應用而優化的高性能雙通道差分放大器,具有出色的性能指標。其在廣泛的頻率范圍內提供低噪聲水平(1.2 nV/√Hz)和優秀的失真表現,適用于高速16位模數轉換器(ADC)的驅動應用。ADL5567特別適合設計高性能零中頻/復合中頻接收器。此外,針對單端輸入應用,該器件也展現出卓越的低失真特性。
該器件的增益為20 dB,但對于單端輸入配置則為18 dB。通過使用兩個外部串聯電阻,用戶可以調整增益以滿足不同需求,差分輸入可選擇0 dB至20 dB的增益范圍,單端輸入可選擇0 dB至18 dB的增益范圍。此外,在輸出電平(VOCM)降至1.2 V時,該器件能夠保持低失真性能,可在最高2 V p-p的交流電平下提供額外的CMOS ADC驅動能力。
在5 V電源供電下,每個放大器的靜態電流典型值為74 mA。當禁用時,每個放大器的功耗低于3.5 mA,并且在100 MHz時,輸入至輸出的隔離度為-25 dB。
ADL5567經過寬帶、低失真和噪聲性能的優化,具備出色的無雜散動態范圍(SFDR)表現。這些特性結合可調增益功能,使得該器件成為驅動各種ADC、混頻器、PIN二極管衰減器、SAW濾波器以及其他多單元分立器件的理想放大器選擇。

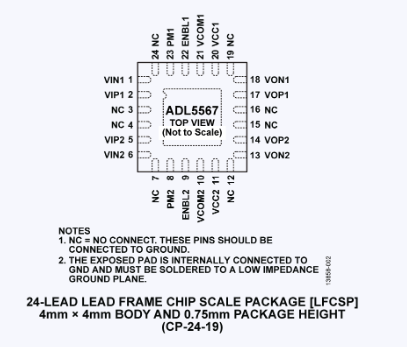

該器件采用ADI公司的高速SiGe工藝生產,封裝為緊湊型的4 mm × 4 mm、24引腳LFCSP,可在-40°C至+85°C的工作溫度范圍內穩定工作。
應用領域包括:
- 差分ADC驅動器
- 單端至差分轉換
- 射頻/中頻增益模塊
- SAW濾波器接口
主要特性:
- -3 dB帶寬:4.8 GHz(AV = 20 dB)
- 固定20 dB增益
- 通道間增益誤差:待定(100 MHz)
- 通道間相位誤差:待定(100 MHz)
- 支持差分或單端輸入轉差分輸出
- 支持I/O直流耦合或交流耦合
- 低噪聲輸入級別:1.2 nV/√Hz RTI(AV = 20 dB)
- 低帶寬失真(AV = 20 dB),電源 = 5 V:
- 10 MHz: -93 dBc(HD2),-97 dBc(HD3)
- 100 MHz: -94 dBc(HD2),-100 dBc(HD3)
- 200 MHz: -94 dBc(HD2),-104 dBc(HD3)
- 500 MHz: -83 dBc(HD2),-85 dBc(HD3)
