ATM Microwave P1100與P2100系列360°/GHz移相器

發布時間：2024-04-01 09:39:07 瀏覽：679

ATM Microwave的P1100與P2100系列360°/GHz移相器是高性能的微波器件，廣泛應用于通信、雷達等領域。它們具有出色的射頻功率處理能力，平均功率達100W，峰值功率高達3kW，滿足高功率應用需求。同時提供數字計數撥盤選項和直讀選項，方便用戶精準調整相位。

兩款移相器均具備寬頻率范圍和精確相移能力，標準可調相移范圍從0至360°/GHz，撥盤精度達到±0.35°/GHz。機械性能穩定，采用耐腐蝕材料制造，確保長久使用。

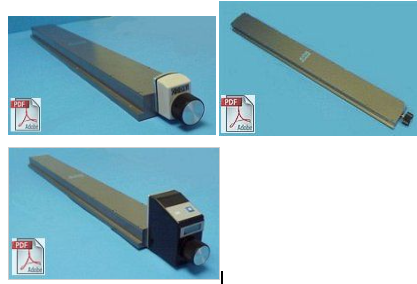

ATM Microwave P1100與P2100系列360°/GHz移相器

P1100和P2100系列360°/GHz移相器由ATM Microwave推出，具有以下優化：

一般規格：

- 射頻功率：平均100W，峰值3kW

- 射頻連接器：SMA/N型

- 標準可調相移范圍：0至360°/GHz

- DRE型號的撥盤精度：+/- 0.35°/GHz

- 可調組延遲最小值范圍：0至1.016ns

- 插入階段 @ 1.0 GHz：最小設置為1375°

- 可設置：多匝軸和線性控制下，精度優于1.0度，1.0GHz下每圈大約為3.5°

- 溫度穩定性：0.025°/DC°/GHz

機械特性：

- 尺寸：24.0“ x 3.0” x 1.2“

- 主體材質：鋁

- 連接器材質：不銹鋼

- 控制方式：直徑0.25”多圈非平移軸，從最小到最大相位調整大約需100圈

- 表面處理：采用獨特的耐腐蝕316不銹鋼環氧涂層，符合MIL-F-14072標準，顏色為塵土飛揚灰色

型號：

型號（SMA）	型號（N型）	頻率 GHz	最小相位調整	I.L.	駐波比最大值/典型值
型號（SMA）	型號（N型）	頻率 GHz	最小相位調整	dB max	駐波比最大值/典型值
P1102	P2102	直流 - 1.0	360°/千兆赫	0.5	1.3 / 1.25
P1103	P2103	直流 - 2.5	360°/千兆赫	0.8	1.5 / 1.25

ATM Microwave是美國老牌子的微波元件生產商。主要產品為同軸和波導器件產品，功能包含適配器、衰減器、耦合器、移相器、終端負載，及其Ka波段通訊衛星器件系列，產品滿足空間應用標準和驗證.

深圳市立維創展科技有限公司，持續ATM microwave代理渠道，為中國客戶提供技術支持。

詳情了解ATM Microwave請點擊：http://m.lunliu2.cn/brand/53.html
