KRYTAR雙向耦合器52655010
發布時間:2024-03-20 17:15:34 瀏覽:599

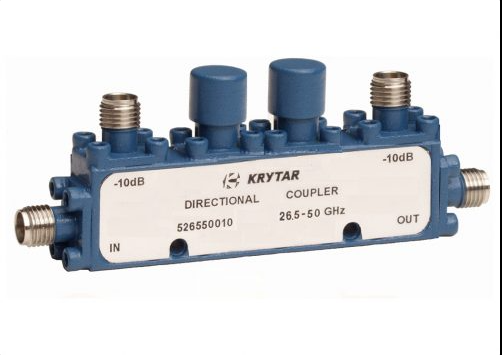

KRYTAR雙向耦合器52655010是一款同軸雙向耦合器,設計為4端口耦合器,由兩個主線級聯的3端口耦合器組合而成,實現正向和反向功率的監測。這款產品提供了良好的方向性、平坦度和耦合精度,適用于功率采樣和測量、放大器調平、駐波比監控、現場控制、放大器和負載保護等應用。
KRYTAR雙向耦合器52655010封裝緊湊輕便,尺寸為2.24 英寸(長)x 0.40 英寸(寬)x 0.62 英寸(高),重量僅為 2.0 盎司,工作溫度為 -54°C至85°C,同時配有行業標準的 2.4 mm 母頭連接器。
其他規格參數
頻率范圍:26.5 – 50.0 GHz
標稱聯軸器:10 ±1.8
耦合:10dB
頻率靈敏度 :±1.0dB
插入損耗 :3dB Max
方向性:10dB Min
VSWR(max):1.8
額定功率:20W
KRYTAR雙向耦合器52655010是一款高性能、穩定可靠的設備,用戶可以根據具體需求進行定制設計。KRYTAR的雙向耦合器專為需要外部調平、精確監控、信號混合、以及掃描透射和反射測量的系統應用而設計。廣泛應用于電子戰(EW)、商用無線、衛星通信、雷達、信號監測和測量、天線波束成形和EMC測試環境等各個領域。對于那些空間受限的應用,KRYTAR的定向耦合器由于緊湊尺寸而成為理想解決方案。此外,定向耦合器還能按照脊?fàn)钴娪靡?guī)格進行定制制造。
了解更多KRYTAR 產品可咨詢立維創展。
