?5SA系列單輸出超緊湊、薄型DC-DC轉換器PICO
發布時間：2024-02-23 17:30:20 瀏覽：6133
PICO的5SA系列單輸出高壓DC-DC轉換器具備超小型封裝模塊。這種安全可靠的隔離裝置具有安全與優良的負載控制特性，能夠在-25°C至+70°C的溫度條件下使用，無電氣降級和/或散熱性能。
電氣性能（25 °C 環境溫度、Vi、額定值和 Vout、最高值）
標準輸入電壓（Vin、nom）：5Vdc、12Vdc、24Vdc、28Vdc
輸入電壓范圍：最低+/-10% Vi，標準
輸入過壓關閉 (OV SHDN)：120% Vin，標準（典型值）
標準輸出電壓（Vout，標準）：100Vdc 至 1000Vdc，增加量為 50 Vdc
輸出電壓標準容差：+/-3 % Vo，滿載時的額定值
輸出功率：最高。整體 Vin 范圍內為3W
輸出紋波：最高3W2% Vout，標準
線路調整：無。Vout 與 Vin 成比例
負載效應：從空載到滿載 Vout 變化為 6%（典型值）
工作效率：83%（典型值）
轉換器頻率：250kHz 至 500kHz
SHDN 管腳關閉電流/電壓：Vshdn<0.4V；Ishdn >0.5mA（灌電流能力）
超溫度關閉：125 °C內部溫度
輸出溫度特性：0.05% Vout，標準/°C（典型值）
部分# | 輸入電壓
（Vdc） | 輸出
電壓 | 輸入
電壓 | 最大 限度
輸出
電流
（mA） | 最大 限度
輸出
功率
（W） | 負載
影響
(%) | EFF.
(%) | 輸出
紋波
(%) |
插入 | 表面貼裝 | NOM | RANGE | OVSHDN | 額定電壓
（Vdc） | 耐受性
(%) | 無負載
（mA） | 滿載 （mA） |
5SA100 | 5SA100SM | 5 | 4.5...5.5 | 6 | 100 | +/-3 | 65 | 695 | 30.0 | 3 | 5 | 86 | 0.8 |
5SA150 | 5SA150SM | 5 | 4.5...5.5 | 6 | 150 | +/-3 | 66 | 705 | 20.0 | 3 | 6 | 85 | 1.0 |
5SA200 | 5SA200SM | 5 | 4.5...5.5 | 6 | 200 | +/-3 | 65 | 690 | 15.0 | 3 | 8 | 87 | 1.3 |
5SA250 | 5SA250SM | 5 | 4.5...5.5 | 6 | 250 | +/-3 | 67 | 690 | 12.0 | 3 | 7 | 87 | 1.6 |
5SA300 | 5SA300SM | 5 | 4.5...5.5 | 6 | 300 | +/-3 | 66 | 700 | 10.0 | 3 | 6 | 85 | 1.3 |
5SA350 | 5SA350SM | 5 | 4.5...5.5 | 6 | 350 | +/-3 | 67 | 700 | 8.6 | 3 | 6 | 85 | 1.4 |
5SA400 | 5SA400SM | 5 | 4.5...5.5 | 6 | 400 | +/-3 | 56 | 710 | 7.5 | 3 | 5 | 84 | 2.0 |
5SA450 | 5SA450SM | 5 | 4.5...5.5 | 6 | 450 | +/-3 | 57 | 705 | 6.7 | 3 | 5 | 85 | 2.0 |
5SA500 | 5SA500SM | 5 | 4.5...5.5 | 6 | 500 | +/-3 | 59 | 705 | 6.0 | 3 | 2 | 85 | 1.0 |

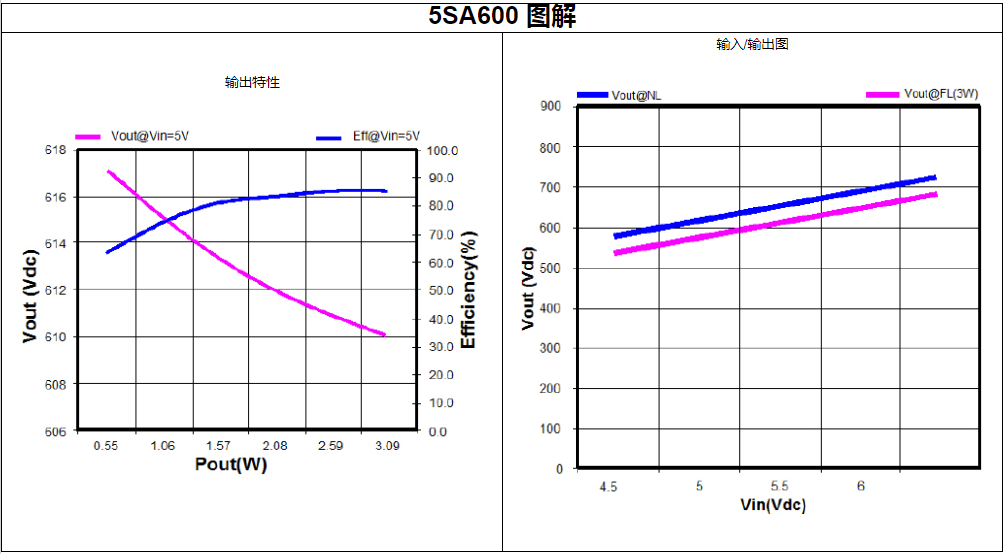

5SA600 | 5SA600SM | 5 | 4.5...5.5 | 6 | 600 | +/-3 | 70 | 700 | 5.0 | 3 | 6 | 85 | 1.5 |
5SA700 | 5SA700SM | 5 | 4.5...5.5 | 6 | 700 | +/-3 | 76 | 725 | 4.3 | 3 | 5 | 82 | 1.4 |
5SA800 | 5SA800SM | 5 | 4.5...5.5 | 6 | 800 | +/-3 | 83 | 720 | 3.8 | 3 | 3 | 83 | 1.0 |
5SA900 | 5SA900SM | 5 | 4.5...5.5 | 6 | 900 | +/-3 | 90 | 735 | 3.3 | 3 | 5 | 81 | 1.0 |
5SA1000 | 5SA1000SM | 5 | 4.5...5.5 | 6 | 1000 | +/-3 | 95 | 740 | 3.0 | 3 | 5 | 81 | 0.5 |
