?MPN541382-PV電源模塊替代VTM48EH040T025B00
發布時間：2024-01-22 17:10:45 瀏覽：972
VTM48EH040T025B00具有高效（>93%）正弦幅度轉換器?（SAC?)從26到55Vdc的主總線操控并提供隔離輸出。正弦幅度轉換器提供的低阻抗特性超過大部分下游控制器的帶寬，也就是說負載處的電容一般可以設在正弦幅度轉換器的輸入處。由于VTM48EH040T025B00的K系數為1/12，所以該電容值能夠減少144倍，并且減少了板面積、材料及總系統成本費用。

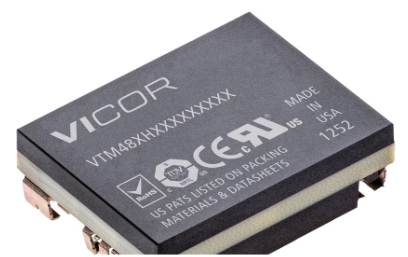

VTM48EH040T025B00選用VI芯片封裝，兼容標準化的置放和表面貼裝裝配工藝。由于大的熱界面面積和優良的導熱能力，共成型的VI芯片封裝提供強化的熱管理系統。VTM48EH040T025B00具有較高轉換效率，與傳統技術相比較，VTM48EH040T025B00增強了整個系統的效率并減少了操控成本費用。
VTM48EH040T025B00能夠利用因數分解開關電源框架，通過調整轉換和配電損耗同時促進高密度負載點轉換，提供效率和規格優勢。
特征
?40Vdc至3.3Vdc25A電流倍增器
-使用規范48V或24VPRM模塊使用
?高效率（>93%）能降低系統功能損耗
?高密度（167A/in3）
?“Half-Chip”VIChip?封裝實現與系統板的表面貼裝、低阻抗互連
?包含對于以下情形的內置保護裝置：
-過電壓保護
-過電流保護
-短路保護
-超溫保護
?提供啟動/禁用控制、內部溫度檢測、電流監控
?ZVS/ZCS諧振正弦幅度轉換器拓補
?在典型應用中，滿載時溫度低于50oC
典型應用
?高端計算系統
?功能測試設備
?高密度開關電源
?通訊系統
VTM48EH040T025B00電源模塊推薦用作空間緊湊產品，能夠提供大電流高功率但由于VTM48EH040T025B00停售，市場只能選擇替換型號。
市場推薦的臺達旗下Cyntec的MPN541382-PV，Mblock功率模塊的產品，可實現正負2的連接方式，提供高至1000w的負載功率，而封裝體積僅有2.8*17.3*7.7mm。
Cnytec成立于1991年，以技術創新為主、生產銷售高精度和高密度模塊、傳感器和應用領域功能設計。產品主要包括集成電感、功率模塊和高精度電阻。廣泛用于移動終端、通信基站、機械設備等。
