?CHA3801-99F L波段低噪聲放大器UMS
發布時間:2023-12-13 16:45:52 瀏覽:671

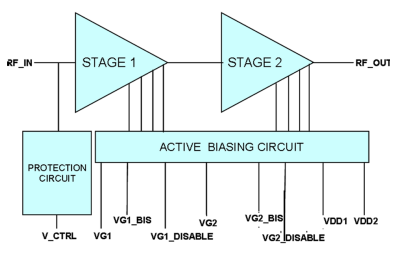

UMS的CHA3801-9F是種L波段LNA單片電路,包含有源偏置數據網絡。此外,為了能接受高輸入功率機動性,還包含保障數據網絡。
CHA3801-9F常用于空間應用領域,也特別適合于大批量微波射頻應用和操作系統。
CHA3801-9F選用PHEMT工藝技術,柵極尺寸為0.25μm,根據橫穿襯底的孔。空氣橋和電子束門光刻技術。
CHA3801-9F提供芯片形式。
主要特征
L波段性能:1-2GHZ
1.45db相位噪聲
28db線性增益值
17dbm飽和功率
27dbm輸出三階截獲
直流電偏置電壓:Vd=5伏70mA
封裝尺寸1.6x1.4x0.1mm
