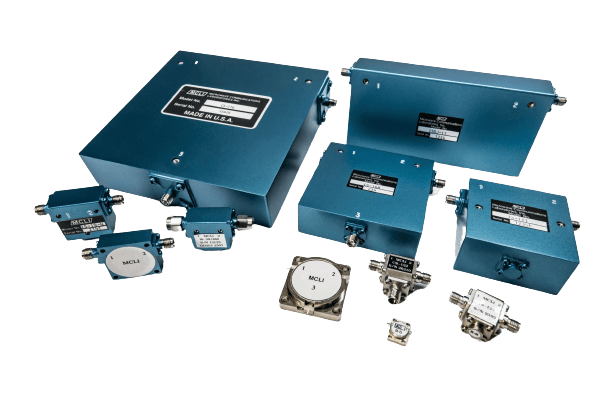

?MCLI同軸環行器 (CS系列)0.1 - 40.0GHz
發布時間：2023-12-04 16:40:58 瀏覽：1269
同軸環形器是使用無線電波單邊環形傳遞的三端口非局域性模塊。在微波射頻系統中使用環形器將不同的射頻信號分隔開來，使微波射頻系統上的各個模塊相互間隔離，互相獨立。
MCLI具備CS系列同軸環行器的解決方案，包含內嵌式、表面貼裝技術、定制開發集成和波導管配置，頻率段包含0.1至40GHz。MCLI同軸環行器(CS系列)能夠進行設計，以滿足用戶特殊的精準機械、電氣和操作規程。
特征
高隔離度和高功率處理效率及其穩固的構建架構
具備個性化定制
Part # | Frequency Range (GHz) | Insertion Loss (dB) | Isolation (dB) | VSWR In/Out | Power Avg. (W) |
Min | Max |
CS-102 | 0.29 | 0.3 | 0.4 | 20 | 1.25:1 | 100 |
CS-40 | 0.8 | 0.96 | 0.4 | 20 | 1.25:1 | 50 |
CS-46 | 0.8 | 1.0 | 0.6 | 17 | 1.35:1 | 25 |
CS-69 | 0.8 | 2.5 | 1.0 | 12 | 1.70:1 | 50 |
CS-70 | 0.8 | 2.2 | 0.9 | 12 | 1.70:1 | 50 |
CS-62 | 0.8 | 1.0 | 0.4 | 20 | 1.25:1 | 1 |
CS-50 | 0.815 | 1.015 | 0.4 | 20 | 1.30:1 | 50 |
CS-36 | 0.82 | 0.86 | 0.3 | 20 | 1.22:1 | 25 |
CS-35 | 0.85 | 2.2 | 1.0 | 12 | 1.70:1 | 50 |
CS-55 | 0.85 | 2.2 | 1.0 | 12 | 1.70:1 | 50 |
CS-56 | 0.85 | 2.5 | 1.0 | 12 | 1.70:1 | 50 |
CS-41 | 0.85 | 2.5 | 1.0 | 12 | 1.70:1 | 25 |
CS-41-15 | 0.85 | 2.5 | 1.0 | 12 | 1.70:1 | 25 |
CS-32 | 0.89 | 0.91 | 0.35 | 20 | 1.22:1 | 25 |
CS-1 | 0.9 | 1.7 | 0.7 | 17 | 1.38:1 | 50 |
CS-45 | 0.95 | 1.05 | 0.4 | 20 | 1.22:1 | 50 |
CS-2 | 0.98 | 2.05 | 0.6 | 17 | 1.35:1 | 50 |
CS-4 | 1.0 | 2.6 | 0.9 | 15 | 1.50:1 | 50 |
CS-3 | 1.0 | 2.0 | 0.5 | 17 | 1.35:1 | 50 |
CS-37 | 1.2 | 1.4 | 0.5 | 20 | 1.25:1 | 25 |
CS-53 | 1.2 | 1.5 | 0.5 | 23 | 1.15:1 | 50 |
CS-6 | 1.3 | 2.6 | 0.5 | 17 | 1.35:1 | 50 |
CS-52 | 1.3 | 1.5 | 0.4 | 20 | 1.25:1 | 50 |
CS-7 | 1.5 | 3.0 | 0.6 | 17 | 1.35:1 | 10 |
CS-8 | 1.7 | 4.2 | 0.9 | 15 | 1.50:1 | 50 |
CS-31 | 1.7 | 2.3 | 0.35 | 23 | 1.20:1 | 25 |
CS-47 | 1.8 | 2.0 | 0.4 | 20 | 1.22:1 | 50 |
CS-9 | 1.9 | 3.6 | 0.5 | 17 | 1.35:1 | 50 |
CS-144/NF | 2.0 | 6.0 | 1.0 | 13 | 1.60:1 | 20 |
CS-10 | 2.0 | 4.0 | 0.5 | 20 | 1.35:1 | 50 |
CS-11 | 2.0 | 4.5 | 0.7 | 16 | 1.40:1 | 50 |
CS-42 | 2.0 | 3.0 | 0.5 | 20 | 1.25:1 | 50 |
CS-44 | 2.0 | 4.2 | 0.6 | 18 | 1.50:1 | 50 |
CS-61 | 2.0 | 6.0 | 1.0 | 13 | 1.60:1 | 25 |
CS-59 | 2.2 | 3.0 | 0.5 | 20 | 1.20:1 | 5 |
CS-12 | 2.4 | 4.7 | 0.5 | 18 | 1.35:1 | 25 |
CS-43 | 2.5 | 2.7 | 0.5 | 20 | 1.25:1 | 25 |
CS-13 | 2.6 | 5.2 | 0.5 | 18 | 1.35:1 | 25 |
CS-14 | 2.6 | 5.5 | 0.7 | 16 | 1.40:1 | 25 |
CS-15 | 2.7 | 5.4 | 0.6 | 17 | 1.35:1 | 25 |
CS-60 | 2.9 | 3.5 | 0.6 | 20 | 1.25:1 | 100 |
CS-16 | 3.0 | 6.0 | 0.6 | 17 | 1.35:1 | 25 |
CS-17 | 3.2 | 6.5 | 0.5 | 17 | 1.35:1 | 25 |
CS-5 | 3.7 | 8.2 | 0.6 | 17 | 1.35:1 | 50 |
CS-18 | 3.7 | 8.2 | 0.7 | 16 | 1.40:1 | 25 |
CS-76/S | 3.9 | 4.6 | 0.4 | 20 | 1.25:1 | 50 |
CS-19 | 4.0 | 8.0 | 0.5 | 21 | 1.35:1 | 25 |
CS-38 | 4.1 | 5.3 | 0.4 | 20 | 1.25:1 | 30 |
CS-20 | 4.5 | 9.0 | 0.5 | 17 | 1.35:1 | 25 |
CS-21 | 4.8 | 9.6 | 0.6 | 17 | 1.35:1 | 25 |
CS-22 | 5.0 | 10.0 | 0.6 | 17 | 1.35:1 | 50 |
CS-65 | 5.0 | 5.4 | 0.4 | 20 | 1.25:1 | 10 |
CS-65-10 | 5.0 | 5.4 | 0.4 | 20 | 1.25:1 | 10 |
CS-23 | 5.2 | 10.4 | 0.6 | 17 | 1.35:1 | 50 |
CS-39 | 5.85 | 6.4 | 0.35 | 23 | 1.15:1 | 25 |
CS-24 | 6.0 | 12.0 | 0.7 | 17 | 1.35:1 | 25 |
CS-57 | 6.4 | 7.2 | 0.4 | 20 | 1.25:1 | 50 |
CS-25 | 6.5 | 13.0 | 0.7 | 17 | 1.35:1 | 25 |
CS-74 | 7.0 | 12.4 | 0.6 | 19 | 1.25:1 | 25 |
CS-26 | 7.5 | 15.0 | 0.7 | 16 | 1.35:1 | 25 |
CS-65-50 | 7.8 | 18.0 | 1.0 | 14 | 1.50:1 | 50 |
CS-66-50 | 7.8 | 18.0 | 1.0 | 12 | 1.70:1 | 50 |
CS-63 | 7.8 | 8.2 | 0.4 | 23 | 1.15:1 | 25 |
CS-65-1 | 7.8 | 18.0 | 1.0 | 14 | 1.50:1 | 60 |
CS-27 | 7.9 | 16.2 | 0.7 | 16 | 1.40:1 | 25 |
CS-28 | 8.0 | 16.0 | 0.6 | 17 | 1.35:1 | 25 |
CS-29 | 8.0 | 18.0 | 0.8 | 16 | 1.45:1 | 25 |
CS-58 | 8.0 | 12.0 | 0.5 | 20 | 1.25:1 | 25 |
CS-58-20 | 8.0 | 12.0 | 0.5 | 20 | 1.25:1 | 20 |
CS-33 | 8.5 | 10.5 | 0.5 | 20 | 1.25:1 | 25 |
CS-30 | 9.0 | 18.0 | 0.7 | 17 | 1.35:1 | 25 |
CS-49 | 11.0 | 14.5 | 0.5 | 20 | 1.25:1 | 30 |
CS-68 | 11.0 | 18.0 | 0.6 | 18 | 1.35:1 | 50 |
CS-34 | 12.0 | 18.0 | 0.6 | 18 | 1.30:1 | 25 |
CS-79 | 12.0 | 20.0 | 0.8 | 16 | 1.40:1 | 25 |
CS-64 | 13.75 | 14.5 | 0.5 | 18 | 1.35:1 | 25 |
CS-48 | 14.0 | 14.5 | 0.4 | 17 | 1.22:1 | 25 |
CS-80 | 17.0 | 20.0 | 0.4 | 23 | 1.15:1 | 25 |
CS-81 | 17.0 | 22.0 | 0.7 | 18 | 1.35:1 | 25 |
CS-82 | 17.3 | 23.6 | 0.6 | 19 | 1.25:1 | 25 |
CS-83 | 17.7 | 20.2 | 0.4 | 23 | 1.15:1 | 25 |
CS-84 | 17.7 | 21.2 | 0.6 | 20 | 1.25:1 | 25 |
CS-85 | 17.7 | 26.5 | 1.0 | 14 | 1.50:1 | 25 |
CS-86 | 18.0 | 22.0 | 0.6 | 21 | 1.20:1 | 25 |
CS-87 | 18.0 | 26.0 | 1.0 | 14 | 1.50:1 | 25 |
CS-88 | 18.9 | 22.05 | 0.5 | 23 | 1.20:1 | 25 |
CS-89 | 19.0 | 21.0 | 0.5 | 23 | 1.15:1 | 25 |
CS-90 | 19.0 | 22.0 | 0.6 | 21 | 1.20:1 | 25 |
CS-91 | 19.5 | 21.2 | 0.5 | 23 | 1.15:1 | 25 |
CS-92 | 20.0 | 21.5 | 0.5 | 25 | 1.15:1 | 25 |
CS-93 | 20.0 | 22.0 | 0.5 | 23 | 1.20:1 | 25 |
CS-94 | 20.0 | 23.0 | 0.6 | 20 | 1.25:1 | 25 |
CS-95 | 20.0 | 24.0 | 0.8 | 17 | 1.35:1 | 25 |
CS-96 | 21.2 | 23.6 | 0.7 | 20 | 1.25:1 | 25 |
CS-97 | 21.3 | 23.6 | 0.7 | 20 | 1.25:1 | 25 |
CS-98 | 22.5 | 24.5 | 0.8 | 20 | 1.50:1 | 25 |
CS-99 | 22.9 | 24.1 | 0.7 | 20 | 1.25:1 | 25 |
CS-100 | 24.0 | 26.2 | 0.7 | 20 | 1.25:1 | 25 |
CS-101 | 24.5 | 26.5 | 0.7 | 19 | 1.27:1 | 25 |
CS-72 | 30.0 | 34.0 | 1.3 | 18 | 1.35:1 | 50 |
