CHA6105-99F X波段驅動放大器UMS
發布時間:2023-11-21 17:01:21 瀏覽:677
CHA6105-99F是專門針對X波段技術應用需求設計的單片三級介質功率放大器。
CHA6105-99F驅動器在飽和時通常提供31.5dbm的輸出功率,而且適合用在需用高壓縮量級的操作系統。

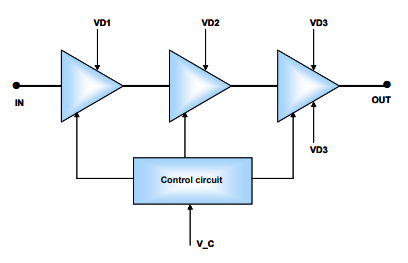

此外,CHA6105-99F還包含一種偏置電壓控制回路,使Pout對拓展和芯片環境不是很敏感。
CHA6105-99F選用PHEMT工藝技術,柵極寬度為0.25um,通孔橫穿基板,空氣橋和電子束柵極光刻技術。
CHA6105-99F提供芯片形式。
主要特征
工作頻段:8-12GHZ
31.5dbm飽和輸出功率
30db線性增益值
靜態偏置電壓點:8V@700MA
封裝尺寸:2.80x2.21x0.07mm
