?CHA3024-QGG低噪聲放大器UMS
發布時間:2023-11-13 17:09:32 瀏覽:895
UMS的CHA3024-QGG具有可調增益控制(AGC)基于的分布式低噪聲放大器,頻率范圍在2和22GHZI之間。CHA3024-QGG廣泛用于各種應用,例如X波段和Ku波段點對點無線通信和雷達系統測試設備。
CHA3024-QGG電源電路應用0。15umgate尺寸PHEMT工藝技術,根據基板的通孔、空氣橋與光刻技術。
CHA3024-QGG以滿足ROHS要求的SMD封裝提供。
主要特征
寬帶性能:2-22GHZ
典型線性增益值:15db
Vg2高至30dbAGC
P1db:18db
Psat20dbm
OIP3:28db
典型相位噪聲:3db
直流電偏置電壓:Vd=5Vd=100MAVg1=-0.3V,Vg2=1.7V。

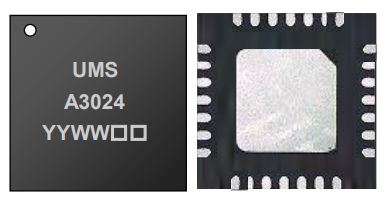

28LQFN5x5
MSL3
