?110050020定向耦合器KRYTAR
發布時間：2023-10-24 16:53:20 瀏覽：852
KRYTAR的 定向耦合器 致力于需要外部調整、精準監測、信號混合或頻偏傳輸和折射檢測的技術應用需求設計。

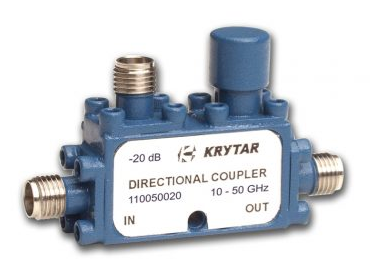

KRYTAR的新型產品110050020提高了多功能帶狀線設計選擇，這些設計在10.0至50.0GHz的寬帶頻率范圍內以單一化、緊湊型和輕量級的封裝展現出優異的耦合。
此外，110050020還提供了卓越性能等級，包含20dB、±1.0dB的標準耦合（相較于輸出）和±0.5頻率靈敏度。110050020定向耦合器的插入損耗（包含耦合功率）低于1.5dB，方向性高于10dB，最高VSWR（任意端口）為1.8，額定輸入功率為均值20W和最高值3kW。定向耦合器配備行業標準2.4mm母連接器。110050020定向耦合器緊湊的包裝規格僅有1.12英寸（長）x0.40英寸（寬）x0.62英寸（高），重量?jī)H有1.0盎司。操作溫度為-54°C至85°C。
KRYTAR的耦合器致力于需要外部調整、精準監測、信號混合或頻偏傳輸和折射檢測的技術應用需求設計。KRYTAR耦合器為無數應用提供解決方案，包含電子戰(EW)、商業無線網絡、衛星通訊、雷達探測、信號監測和測量、天線波束形成和EMC測試環境。針對廣大空間受限的應用，緊湊的規格使KRYTAR定向耦合器成為理想化解決方案。定向耦合器還能夠滿足脊形軍工用規格的需求生產制造。
KRYTAR還能滿足甚至超過關鍵性能和/或包裝規格的產品定制提供完整技術服務。
規格
頻率min (GHz)：10
頻率max(GHz)：50
標稱聯軸器：20 ±1.0
頻率靈敏度 (dB)：±0.50
插入損耗（max dB）：1.5
指向性（dB min）：10
駐波比：1.8
額定功率（瓦）：20
標準連接器（Female）：2.4 mm
特征
10 – 50 GHz 頻率操作
20 dB耦合
頻率靈敏度：±0.5
體積小巧
2.4 mm連接器
KRYTAR于1975年創立，專門為美國商業和軍事應用制造超寬帶毫米波，微波和射頻元件和測試設備。 KRYTAR產品系列包括定向耦合器，定向檢波器，3 dB混合器，MLDD功率分配器/合路器，檢波器，終端，同軸適配器和功率計。 KRYTAR的產品涵蓋DC至67.0 GHz頻率范圍。KRYTAR質量保證并符合MIL-I-45208標準，包括符合MIL-STD-45662的校準系統。
深圳市立維創展科技授權代理RADITEK產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
