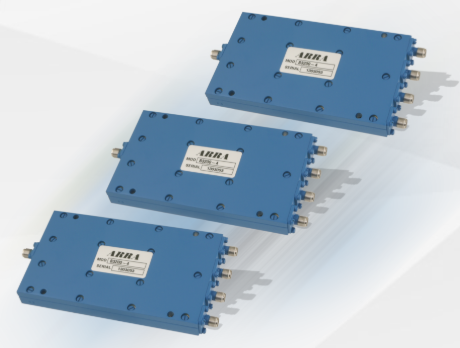

?ARRA 4路SMA分配器和組合器
發布時間：2023-08-08 17:00:18 瀏覽：772
ARRA提供倍頻程、多倍頻程和窄帶規格的4路功率分配器和組合器。ARRA分配器和組合器包含0.005至18.0GHz上的不同頻段，在輸出端口之間提供高寬比隔離，具備優異的波動幅度和相位均衡。針對倍頻程和多倍頻程模式，插入損耗在18GHz范圍之內通常超過1dB。ARRA分配器和組合器最壞情況下波動幅度均衡為±0.5dB至18GHz，而最壞情況下相位均衡為±6度。主要用在18GHz和±10度的4路功率分配器和組合器。
ARRA分配器和組合器主要用于航空航天和商業市場，并應用于航天工程、有線和無線通信網絡，在諸多系統內，RF微波信號需要以最低的波動幅度和相位失真作出調整或組合。
一般規格
頻段： 0.005 至 18.0 GHz
射頻功率：平均 20 瓦，峰值 1 kW （負載 VSWR 1.3）
連接器： SMA 母頭
材質：主體：鋁
連接器：MIL-C-39012
表面處理： ARRA 藍色，符合 MIL-C-22750
ARRA為美國知名的微波元件制造商，擅長于同軸和波導接口產品，ARRA產品線包含：衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。
深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。
詳情了解ARRA請點擊：http://m.lunliu2.cn/brand/48.html
OCTAVE BAND AND MULTI-OCTAVE BAND SMA MODELS |
Frequency Range(GHz) | Isolation
(Min dB) | VSWR
(Max) | Insertion Loss
(Max dB) | Amplintude Balance(±dB) | Phase balance
(±dB) | Model No. |
0.005-0.5 | 20 | 1.40 | 0.75 | 0.3 | 3 | A0200-4 |
0.5-1.0 | 20 | 1.30 | 0.50 | 0.3 | 3 | 2200-4 |
1.0-2.0 | 20 | 1.35 | 0.50 | 0.3 | 3 | B3200-4 |
0.75-4.0 | 20 | 1.50 | 0.80 | 0.3 | 3 | A2-4200-4 |
1.0-4.0 | 20 | 1.45 | 0.80 | 0.3 | 3 | 3-4200-4 |
2.0-4.0 | 20 | 1.30 | 0.50 | 0.3 | 3 | A4200-4 |
4.0-8.0 | 18 | 1.50 | 0.50 | 0.3 | 3 | A5200-4 |
8.0-12.4 | 16 | 1.60 | 0.90 | 0.3 | 4 | A6200-4 |
12.4-18.0 | 17 | 1.60 | 1.00 | 0.5 | 6 | A9200-4 |
8.0-18.0 | 17 | 1.60 | 1.00 | 0.5 | 10 | A6-9200-4 |
SPECIAL NARROW BAND SMA MODELS |
Frequency Range(GHz) | Isolation
(Min dB) | VSWR
(Max) | Insertion Loss
(Max dB) | Amplintude Balance(±dB) | Phase balance
(±dB) | Model No. |
0.75-1.4 | 20 | 1.30 | 0.5 | 0.3 | 3 | A2200-4X |
0.9-13 | 22 | 1.30 | 0.5 | 0.3 | 3 | A2200-4Y |
2.0-2.5 | 20 | 1.20 | 0.5 | 0.3 | 3 | A4200-4X |
3.7-4.2 | 20 | 1.30 | 0.5 | 0.3 | 3 | A4200-4Y |
3.7-6.4 | 18 | 1.50 | 0.7 | 0.3 | 3 | A5200-4X |
5.4-5.9 | 18 | 1.50 | 0.7 | 0.3 | 3 | A5200-4Y |
5.7-6.5 | 18 | 1.50 | 0.7 | 0.3 | 3 | A5200-4Z |
7.2-8.4 | 17 | 1.50 | 0.5 | 0.3 | 3 | A6200-4X |
9.0-10.5 | 17 | 1.60 | 0.8 | 0.3 | 3 | A6200-4Y |
12.0-14.0 | 17 | 1.60 | 1.0 | 0.4 | 5 | A9200-4X |
14.0-14.5 | 17 | 1.60 | 1.0 | 0.4 | 5 | A9200-4Y |
14.0-15.5 | 17 | 1.60 | 1.0 | 0.5 | 6 | A9200-4Z |
16.0-17.0 | 17 | 1.60 | 1.0 | 0.5 | 6 | A9200-4AA |
