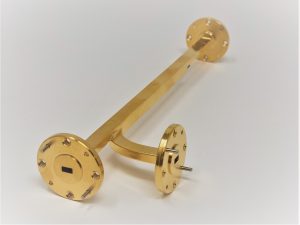

?Mi-Wave寬帶H平面定向耦合器
發布時間：2023-07-05 16:51:14 瀏覽：839
Mi-Wave寬帶H平面定向耦合器559系列是寬壁密孔能源耦合設備。559系列耦合器設置有3、6、10、20、30、40和50dB的7種耦合，能夠滿足特殊的測試系統需求。也可根據需要提供其它定制配置。
559系列定向耦合器提供一種高效率、方便快捷的方式，專用于傳輸線中傳遞的有限功率實現采樣或將所需要數據信號引入電路中。
Mi-Wave是商用型和軍工用毫米波產品全球領航者，可以提供毫米波器件和模塊解決方案。產品線涵蓋：放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等，所包含頻率高達320GHz.
深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品，歡迎咨詢。
詳情了解Mi-Wave請點擊：http://m.lunliu2.cn/brand/52.html
模型 | 頻率 | 插入丟失 (dB) | 連接 (dB) | 方向性 (dB) | 駐波比 | 端口 |
559K-3/595 | 18-26.5 | 1 | 3 | 40 | 1.12 | WR-42 波導，UG-595/U 法蘭 |
559K-6/595 | 18-26.6 | 1 | 6 | 40 | 1.12 | WR-42 波導，UG-595/U 法蘭 |
559K-10/595 | 18-26.7 | 1 | 10 | 40 | 1.12 | WR-42 波導，UG-595/U 法蘭 |
559K-20/595 | 18-26.8 | 1 | 20 | 40 | 1.12 | WR-42 波導，UG-595/U 法蘭 |
559K-30/595 | 18-26.9 | 1 | 30 | 40 | 1.12 | WR-42 波導，UG-595/U 法蘭 |
559K-40/595 | 18-26.10 | 1 | 40 | 40 | 1.12 | WR-42 波導，UG-595/U 法蘭 |
559A-3/599 | 26.5-40 | 1 | 3 | 40 | 1.12 | WR-28 波導，UG-599/U 法蘭 |
559A-6/599 | 26.5-40 | 1 | 6 | 40 | 1.12 | WR-28 波導，UG-599/U 法蘭 |
559A-10/599 | 26.5-40 | 1 | 10 | 40 | 1.12 | WR-28 波導，UG-599/U 法蘭 |
559A-20/599 | 26.5-40 | 1 | 20 | 40 | 1.12 | WR-28 波導，UG-599/U 法蘭 |
559A-30/599 | 26.5-40 | 1 | 30 | 40 | 1.12 | WR-28 波導，UG-599/U 法蘭 |
559A-40/599 | 26.5-40 | 1 | 40 | 40 | 1.12 | WR-28 波導，UG-599/U 法蘭 |
559B-3/719 | 33-50 | 1 | 3 | 40 | 1.12 | WR-22 波導。UG-719/U法蘭 |
559B-6/383 | 33-50 | 1 | 6 | 40 | 1.12 | WR-22 波導，UG-383/U 法蘭 |
559B-10/383 | 33-50 | 1 | 10 | 40 | 1.12 | WR-22 波導，UG-383/U 法蘭 |
559B-20/383 | 33-50 | 1 | 20 | 40 | 1.12 | WR-22 波導，UG-383/U 法蘭 |
559B-30/383 | 33-50 | 1 | 30 | 40 | 1.12 | WR-22 波導，UG-383/U 法蘭 |
559B-40/383 | 33-50 | 1 | 40 | 40 | 1.12 | WR-22 波導，UG-383/U 法蘭 |
559U-3/383 | 40-60 | 1 | 3 | 40 | 1.15 | WR-19 波導，UG-383/U 法蘭 |
559U-3/383 | 40-60 | 1 | 6 | 40 | 1.15 | WR-19 波導，UG-383/U 法蘭 |
559U-10/383 | 40-60 | 1 | 10 | 40 | 1.15 | WR-19 波導，UG-383/U 法蘭 |
559U-20/383 | 40-60 | 1 | 20 | 40 | 1.15 | WR-19 波導，UG-383/U 法蘭 |
559U-30/383 | 40-60 | 1 | 30 | 40 | 1.15 | WR-19 波導，UG-383/U 法蘭 |
559U-40/383 | 40-60 | 1 | 40 | 40 | 1.15 | WR-19 波導，UG-383/U 法蘭 |
559V-3/385 | 50-75 | 1 | 3 | 40 | 1.15 | WR-15 波導，UG-385/U 法蘭 |
559V-6/385 | 50-75 | 1 | 6 | 40 | 1.15 | WR-15 波導，UG-385/U 法蘭 |
559V-10/385 | 50-75 | 1 | 10 | 40 | 1.15 | WR-15 波導，UG-385/U 法蘭 |
559V-20/385 | 50-75 | 1 | 20 | 40 | 1.15 | WR-15 波導，UG-385/U 法蘭 |
559V-30/385 | 50-75 | 1 | 30 | 40 | 1.15 | WR-15 波導，UG-385/U 法蘭 |
559V-40/385 | 50-75 | 1 | 40 | 40 | 1.15 | WR-15 波導，UG-385/U 法蘭 |
559E-3/387 | 60-90 | 1.5 | 3 | 40 | 1.15 | WR-12 波導，UG-387/U 法蘭 |
559E-6/387 | 60-90 | 1.5 | 6 | 40 | 1.15 | WR-12 波導，UG-387/U 法蘭 |
559E-10/387 | 60-90 | 1.5 | 10 | 40 | 1.15 | WR-12 波導，UG-387/U 法蘭 |
559E-20/387 | 60-90 | 1.5 | 20 | 40 | 1.15 | WR-12 波導，UG-387/U 法蘭 |
559E-30/387 | 60-90 | 1.5 | 30 | 40 | 1.15 | WR-12 波導，UG-387/U 法蘭 |
559E-40/387 | 60-90 | 1.5 | 40 | 40 | 1.15 | WR-12 波導，UG-387/U 法蘭 |
559W-3/387 | 75-110 | 1.5 | 3 | 40 | 1.17 | WR-10 波導，UG-387/U 法蘭 |
559W-6/387 | 75-110 | 1.5 | 6 | 40 | 1.17 | WR-10 波導，UG-387/U 法蘭 |
559W-10/387 | 75-110 | 1.5 | 10 | 40 | 1.17 | WR-10 波導，UG-387/U 法蘭 |
559W-20/387 | 75-110 | 1.5 | 20 | 40 | 1.17 | WR-10 波導，UG-387/U 法蘭 |
559W-30/387 | 75-110 | 1.5 | 30 | 40 | 1.17 | WR-10 波導，UG-387/U 法蘭 |
559W-40/387 | 75-110 | 1.5 | 40 | 40 | 1.17 | WR-10 波導，UG-387/U 法蘭 |
