?RF-Labs固定衰減器
發布時間：2023-06-29 16:45:31 瀏覽：1105
RF-Labs的衰減器選用小功率半導體封裝及其0.250sq大功率BeO封裝形式。額定輸入功率范圍在0.1至120瓦。RF-Labs固定衰減器衰減值范圍在0dB至20dB，某種裝置上可以提供30dB。RF-Labs的片式衰減器的接插件選用絕緣膜材料制作。RF-Labs是由DC到Q頻率段的固定衰減器行業中的國際領導者。
RF-Labs固定衰減器接插件選用鍍鎳和焊料鍍層或鎳鍍銀，滿足RoHS標準化，無鉛。RF-Labs芯片衰減器通常采用絕緣膜抗蝕劑、氮化鉭或鎳鉻合金薄膜抗蝕劑材質。TS04、TS05、TS07、TS09、TT9、KFA和HPCA系列應用厚膜電阻器件。RF-Labs芯片衰減器通常采用托盤或卷帶封裝運輸。

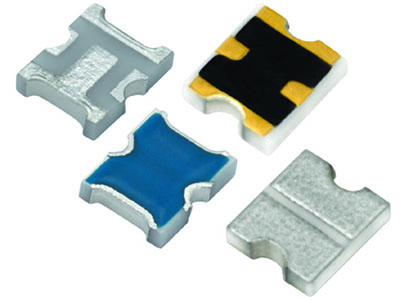

RF-Labs表面貼裝片式衰減器設計用作直接設置在印刷線路板上。兩旁邊沿金屬化產生管腳，從而實現更強大的附著性、更容易的檢測并提高散熱面積。RF-Labs表面貼裝片式衰減器通常采用氧化鋁、氮化鋁(AlN)、BeO和CVD金鋼石材質。各種設備都滿足RoHS標準化。
特征
基板-BeO、AlN、氧化鋁和CVD金鋼石
商業和高可靠性產品鏈
頻率范圍從DC到50GHz
衰減值從0到30dB
空間和軍事符合標準
表面貼裝、可黏合和同軸配備
深圳市立維創展科技是RF-Labs的經銷商，保證RF-Labs的性能卓越的高頻率微波電纜線和同軸被動元器件，立維創展專注于服務軍工行業、航天航空、rf射頻衛星通信、移動通信基站、衛星通訊、雷達探測等行業領域。技術專業為國內軍工行業單位、科學研究院校、通訊設備制造商保證進口RF射頻微波/毫米波電子元器件、軍用連接器。
詳情了解RF-Labs產品請點擊：http://m.lunliu2.cn/brand/32.html
Series | Temperature Variable Thermopad?Equivalent | Frequency Range | Max Input Power CW | Footprint Dimensions (Inches) | Footprint Dimensions (mm) |
TS03
TT3 (0.5dB attenuation) | TVA | DC-12.4 GHz | 2.0 Watts | 0.122 X 0.145 | 3.10 X 3.68 |
TS04 | Not Available | DC-6 GHz | 1.0 Watts | 0.125 X 0.100 | 3.18 X 2.54 |
TS05 TT5 (0.5dB attenuation) | MTVA | DC-18 GHz | 0.75 - 5.0 Watts | 0.075 X 0.060 | 1.91 X 1.52 |
TS06 | Not Available | DC-20 GHZ | 0.5 - 3.0 Watts | 0.065 X 0.035 | 1.65 X 0.89 |
TS07 | AN7 | DC-6 GHz | 100 Milliwatts | 0.080 X 0.050 | 2.03 X 1.27 |
TS09 | WTVA | DC-20 GHz | 200 Milliwatts | 0.060 X 0.075 | 1.52 X 1.91 |
TT9 | WTVA | DC-20 GHz | 1.0 - 4.0 Watts | 0.060 X 0.075 | 1.52 X 1.91 |
AT Series | AN5
AN7 | DC-20 GHz | 100 Milliwatts - 2 Watt | Various | Various |
TSX | Not Available | DC-50 GHz | 1-3 Watts | 0.060 x 0.040 | 1.52 x 1.02 |
KFA | KTVA | 16-36 GHz | 200 Milliwatts | 0.120 X 0.065 | 3.05 X 1.65 |
