?102050013定向耦合器KRYTAR
發布時間：2023-06-26 16:44:38 瀏覽：1069
KRYTAR的定向耦合器致力于需用外部調整、精準監管、信號混合或頻偏輸送和反射檢測的技術應用需求設計。

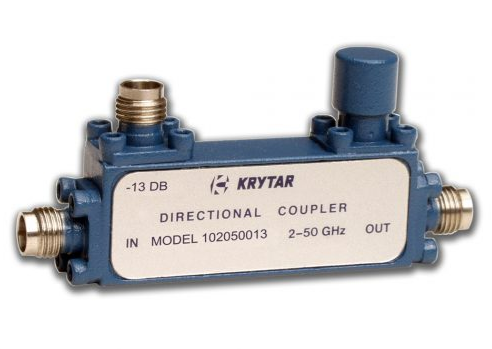

KRYTAR的新型產品102050013提高了多功能微帶線設計的選擇，這些應用在2.0至50GHz的寬帶頻率范圍內以單一化、緊湊型和輕巧的封裝體現出優異的耦合電路。
此外，102050013還提供了優質的性能額定值，包括13dB、±1.0dB的額定值耦合電路（相較于輸出），頻率精確度為±0.6dB（2至26.5GHz）和±0.8（2至50GHz）。102050013定向耦合器的插入損耗（包括耦合電路功率）不超過1.8dB。全局性為>13dB，2-26.5GHz和>10dB，26.5-50GHz，VSWR在2-26.5GHz時為1.5，在26.5-50GHz時為1.8。額定輸入功率平均在20W，最高值為3kW。102050013定向耦合器配備標準規范2.4mm母連接器。緊湊型封裝規格僅有1.75英寸（長）x0.40英寸（寬）x0.65英寸（高），重量僅有1.2盎司。操作溫度為-54°C至85°C。
KRYTAR的耦合器致力于需用外部調整、精準監管、信號混合或頻偏輸送和反射檢測的技術應用需求設計。KRYTAR耦合器為大多數技術應用提供解決方案，包括電子戰(EW)、商業無線網絡、衛星通訊、雷達探測、信號監測和測量、天線波束形成和EMC測試環境。對于大多數空間受到限制的應用，緊湊型尺寸使KRYTAR定向耦合器成為理想化的解決方案。定向耦合器還能夠滿足脊形軍用規格的需求生產制造。
KRYTAR還能滿足甚至超過關鍵性能和/或封裝規格的定制設計提供完整的技術服務。
規格
型號：102050013
頻率min (GHz)：2
頻率max(GHz)：50
公稱聯軸器：13±1.0dB
頻率靈敏度 (dB)：2-26.5 GHz ，±0.6 ；26.5-50 GHz ，±0.80
插入損耗（max dB）：1.8
指向性（dB min）：2-26.5 GHz ，13 ；26.5-50 GHz ，10
駐波比（max）：2-26.5 GHz ，1.5 ；26.5-50 GHz ，1.80
額定功率（瓦）：20
標準連接器（Female）：2.4 mm
特征
2 – 50 GHz 頻率操作
13 dB耦合
頻率靈敏度：2-26.5 GHz ，±0.6 ；26.5-50 GHz ，±0.80
體積小巧
2.4 mm連接器
KRYTAR于1975年創立，專門為美國商業和軍事應用制造超寬帶毫米波，微波和射頻元件和測試設備。 KRYTAR產品系列包括定向耦合器，定向檢波器，3 dB混合器，MLDD功率分配器/合路器，檢波器，終端，同軸適配器和功率計。 KRYTAR的產品涵蓋DC至67.0 GHz頻率范圍。KRYTAR質量保證并符合MIL-I-45208標準，包括符合MIL-STD-45662的校準系統。
深圳市立維創展科技授權代理RADITEK產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
