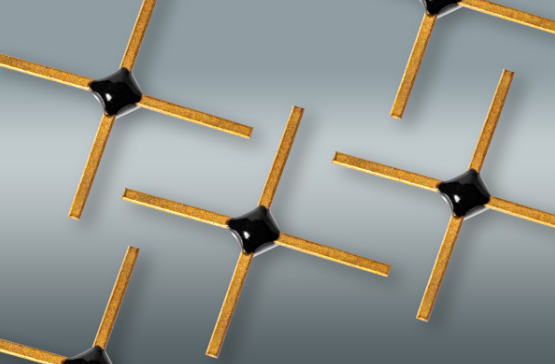

?SemiGen肖特基勢壘橋四極管
發布時間：2023-06-14 16:53:04 瀏覽：640
SemiGen的硅肖特基二極管致力于40Ghz以下技術的應用需求設計。特殊處理技術通過各種金屬材料方案為低、中和高阻隔技術應用提供性能優勢。最終結果是具有嚴格管理電容的低電阻二極管，能夠?qū)崿F(xiàn)最高效率。SemiGen肖特基勢壘橋四極管低對話損耗和優異的TSS從而使二極管成為了工作頻段從S波段到Ka波段的檢測器/混頻器技術應用及其混頻器、低功率限制器和高速度電源的最佳選擇。
特征：
高穩定性
整體結構
相匹配的電氣性能
技術應用：
適用于頻率高達40GHz的倍頻器、混頻器和雙平衡混頻器的設計。
SemiGen是美國一家晶圓級射頻器件實力派制造商，從晶圓到封裝器件, 品類豐富，從航天級MIL-PRF 38534到軍用MIL-PRF 19500、750和883，SemiGen致力于提供卓越的質量和可靠性。
深圳市立維創展科技有限公司，授權代理于中國區域銷售SemiGen產品，并提供售前和售后技術支持服務。
詳情了解SemiGen請點擊：http://m.lunliu2.cn/brand/64.html
低障礙橋四邊形
零件號 | 擊穿電壓
@ 10 μA
MIN (V) | 正向電壓
@ 1 mA
MAX (V) | 增量正向
電壓@ 1 mA
MAX (mV) | 總電容
@ 0 Vdc 1 Mhz
TYP (pF) | 串聯電阻
@ 5 mM
TYP （Ω） |
SBQ700 | 2.0 | 295 | 25 | 0.15 | 20 |
SBQ703 | 2.0 | 295 | 25 | 0.20 | 16 |
SBQ704 | 2.0 | 305 | 25 | 0.20 | 16 |
SBQ705 | 2.0 | 325 | 25 | 0.15 | 16 |
SBQ707 | 2.0 | 300 | 25 | 0.35 | 14 |
SBQ708 | 2.0 | 325 | 25 | 0.30 | 14 |
中等障礙橋四邊形
零件號 | 擊穿電壓
@ 10 μA
MIN (V) | 正向電壓
@ 1 mA
MAX (V) | 增量正向
電壓@ 1 mA
MAX (mV) | 總電容
@ 0 Vdc 1 Mhz
TYP (pF) | 串聯電阻
@ 5 mM
TYP （Ω） |
SBQ800 | 3.0 | 375 | 25 | 0.15 | 20 |
SBQ803 | 3.0 | 375 | 25 | 0.20 | 16 |
SBQ804 | 3.0 | 395 | 25 | 0.20 | 16 |
SBQ805 | 3.0 | 425 | 25 | 0.15 | 16 |
SBQ807 | 3.0 | 395 | 25 | 0.35 | 14 |
SBQ809 | 3.0 | 475 | 25 | 0.25 | 14 |
高障礙橋四邊形
零件號 | 擊穿電壓
@ 10 μA
MIN (V) | 正向電壓
@ 1 mA
MAX (V) | 增量正向
電壓@ 1 mA
MAX (mV) | 總電容
@ 0 Vdc 1 Mhz
TYP (pF) | 串聯電阻
@ 5 mM
TYP （Ω） |
SBQ900 | 5.0 | 475 | 25 | 0.15 | 20 |
SBQ903 | 5.0 | 475 | 25 | 0.20 | 16 |
SBQ904 | 5.0 | 495 | 25 | 0.20 | 16 |
SBQ905 | 5.0 | 515 | 25 | 0.15 | 16 |
SBQ907 | 5.0 | 525 | 25 | 0.35 | 14 |
SBQ909 | 5.0 | 625 | 25 | 0.25 | 14 |
