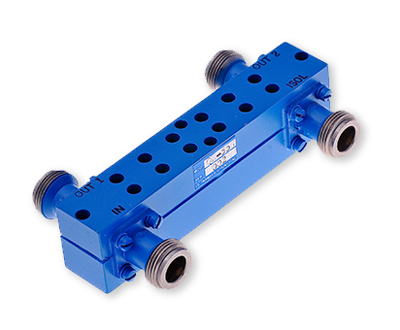

?Aeroflex混合耦合器
發布時間：2023-05-18 16:41:06 瀏覽：1158
Aeroflex的正向和反向雙向帶狀線耦合器及其90度和180度混合耦合器提供6dB、10dB、20dB和30dB耦合值。Aeroflex耦合器具有較高方向性與低VSWR，再經過傳統評級以保障最安全可靠的專業服務和性能指標。
Aeroflex-API Tech混合耦合器具有較高方向性與低VSWR，而且選用保守的額定值以保障最安全可靠的專業服務性能指標。Aeroflex-API Tech混合耦合器的重量使其特別適合涉及到高密度封裝技術的應用。
Aeroflex-API Tech公司旗下WEINSCHEL、INMET品牌，現在被API收購。Aeroflex-API Tech能夠滿足用戶對于射頻微波測試及微電子平臺的產品計劃、科技研發、生產生產以及運營維護等各個環節的多種測試需求。Aeroflex-API Tech產品應用領域包括航空航天，國防軍工，無線通訊，寬帶通訊平臺。目前，Aeroflex-API Tech產品系列衰減器、終端負載、限幅器產品一直是全球高可靠性應用市場的領導者。
深圳市立維創展科技是Aeroflex經銷商，主要提供Aeroflex原產品系列衰減器，終端負載，限幅器產品，產品原裝庫存，極具價格優勢，歡迎咨詢。
詳情了解Aeroflex-API Tech請點擊：http://m.lunliu2.cn/brand/10.html
零件號 | 相移
(90或180) | 頻率
范圍 | 標稱耦合 (dB) | 與標稱耦合的最大偏差(dB) | 最大 插入損耗 (dB) | 最小 隔離度 (dB) | 駐波比 (Max) | 相位 平衡 (度) |
MH-24 | 180 | 0.25 - 0.5 | 3.0 +0.25/-0 | ±0.50 | 0.25 | 20 | 1.30:1 | ±4.0 |
MH-29 | 180 | 0.5 - 1.0 | 3.0 +0.25/-0 | ±0.50 | 0.25 | 20 | 1.30:1 | ±4.0 |
MH-33 | 180 | 1.0 - 2.0 | 3.0 +0.30/-0 | ±0.50 | 0.3 | 18 | 1.30:1 | ±4.0 |
MH-39 | 180 | 2.0 - 4.0 | 3.0 +0.30/-0 | ±0.55 | 0.3 | 18 | 1.35:1 | ±4.0 |
MH-46 | 180 | 4.0 - 8.0 | 3.0 +0.35/-0 | ±0.60 | 0.35 | 17 | 1.45:1 | ±4.0 |
MH-58 | 180 | 8. 0 - 16.0 | 3.0 +0.45/-0 | ±0.60 | 0.45 | 15 | 1.50:1 | ±5.0 |
MH-60 | 180 | 6.0 - 18.0 | 3.0 +0.45/-0 | ±0.60 | 0.45 | 15 | 1.50:1 | ±5.0 |
QH-19 | 90 | 2.0 - 8.0 | 3.0 +0.15/-0 | ±0.40 | 0.15 | 22 | 1.15:1 | ±1.0 |
QH-26 | 90 | 0.25 - 0.5 | 3.0 +0.15/-0 | ±0.40 | 0.15 | 22 | 1.15:1 | ±1.0 |
QH-28 | 90 | 0.5 - 1.0 | 3.0 +0.15/-0 | ±0.40 | 0.15 | 22 | 1.20:1 | ±1.0 |
QH-31 | 90 | 1.0 - 2.0 | 3.0 +0.15/-0 | ±0.40 | 0.15 | 22 | 1.20:1 | ±2.0 |
QH-36 | 90 | 2.0 - 4.0 | 3.0 +0.20/-0 | ±0.45 | 0.2 | 22 | 1.20:1 | ±2.5.0 |
QH-45 | 90 | 4.0 - 8.0 | 3.0 +0.25/-0 | ±0.50 | 0.25 | 20 | 1.30:1 | ±3.0 |
QH-51 | 90 | 7.0 - 12.4 | 3.0 +0.35/-0 | ±0.50 | 0.35 | 17 | 1.35:1 | ±4.0 |
QH-55 | 90 | 0.5 - 2.0 | 3.0 +0.35/-0 | ±0.50 | 0.35 | 17 | 1.35:1 | ±4.0 |
QH-57 | 90 | 8.0 - 16.0 | 3.0 +0.50/-0 | ±0.60 | 0.5 | 16 | 1.45:1 | ±5.0 |
QH-58 | 90 | 12.0 - 18.0 | 3.0 +0.50/-0 | ±0.60 | 0.5 | 16 | 1.50:1 | ±5.0 |
QH-88 | 90 | 8.0 - 18.0 | 3.0 +0.50/-0 | ±0.60 | 0.5 | 16 | 1.50:1 | ±5.0 |
