?101050020定向耦合器KRYTAR
發布時間：2023-04-27 16:45:33 瀏覽：676
KRYTAR的定向耦合器 致力于需用外部調整、精準監測、信號混合或掃頻輸送和反射檢測的技術應用而設計。

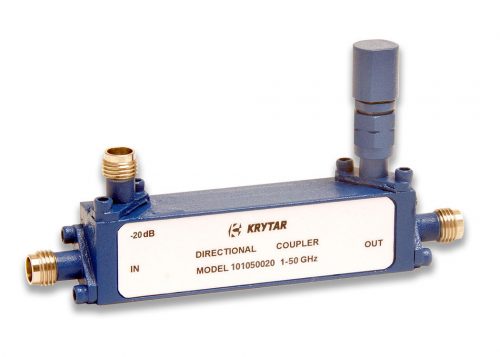

KRYTAR的新型產品101050020提高了多功能微帶線設計的選擇，這些應用在1.0至50GHz的超寬頻頻率范圍內以單一化、緊湊型和輕巧的封裝展現出優異的耦合電路。101050020耦合器為5G和毫米波的新型設計和測試和測量技術應用提供終極解決方案。
此外，101050020 提供優異的性能額定電流，包括20dB、±1.5dB的標準耦合電路（相較于輸出）和±2.0dB頻率靈敏性。101050020定向耦合器的插入損耗（包括耦合電路功率）低于2.5dB。方向性>10dB，最高VSWR為1.75。額定輸入功率為均值20W，最高值3kW。定向耦合器具有行業標準2.4mm母連接器。緊湊型封裝規格僅有2.50英寸（長）x0.50英寸（寬）x0.65英寸（高），重量?jī)H有2.0盎司。操作溫度為-54°至85°C。
KRYTAR的耦合器致力于需用外部調整、精準監測、信號混合或掃描輸送和反射檢測的技術應用而設計。KRYTAR耦合器為更多技術應用提供解決方案，包括電子戰(EW)、商業無線、衛星通訊、雷達探測、信號監測和測量、天線波束形成和EMC測試環境。針對大多數空間限制的應用，緊湊型尺寸使KRYTAR定向耦合器成為理想化解決方案。還能夠生產制造定向耦合器能夠滿足嚴苛的軍工用規范。
KRYTAR還為滿足甚至超過關鍵性能和/或封裝規格的產品定制提供完整的工程服務。
規格
型號：101050020
頻率min (GHz)：1
頻率max(GHz)：50
公稱聯軸器：20±1.5dB
頻率靈敏度 (dB)：±2.00
插入損耗（max dB）：2.5
指向性（dB min）：10
駐波比：1.75
額定功率（瓦）：20
標準連接器（Female）：2.4 mm
特征
1 – 50 GHz 頻率操作
20 dB耦合
頻率靈敏度：±2.0 dB
體積小巧
2.4 mm連接器
KRYTAR于1975年創立，專門為美國商業和軍事應用制造超寬帶毫米波，微波和射頻元件和測試設備。 KRYTAR產品系列包括定向耦合器，定向檢波器，3 dB混合器，MLDD功率分配器/合路器，檢波器，終端，同軸適配器和功率計。 KRYTAR的產品涵蓋DC至67.0 GHz頻率范圍。KRYTAR質量保證并符合MIL-I-45208標準，包括符合MIL-STD-45662的校準系統。
深圳市立維創展科技授權代理RADITEK產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
