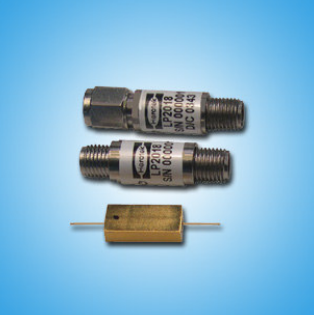

?HEROTEK引腳二極管限流器低泄漏LS系列
發布時間：2023-01-13 16:46:11 瀏覽：712
二極管限制器是種波型整形電路，它選用輸入波型，把它上半部分連接或斷開，下半部分或連接在一起。除去功率平衡技術應用，HEROTEK引腳二極管限制器還可以用作接收器和射頻器件保護。HEROTEK低泄漏限制器具備比傳統限流器更低的閥值和泄漏水平，以保障更敏感的器件。
特征
?頻率范圍低至甚低頻（10MHz）
?適用的單個模塊包含10MHz至6GHz（LS00160）
?低泄漏水平（典型值為+13dBm）
?相對較低的插入損耗和VSWR
?1瓦CW和200瓦最高值（1μsec）功率處理能力
?內嵌DC塊@輸入和輸出
?密封性模塊
技術應用
?LNA前端保護
?功率平衡（限制）
?接收器保護
HEROTEK公司是美國老牌的射頻微波元器件生產商，HEROTEK產品頻率覆蓋DC-75GHz,產品線涵蓋檢波器、放大器、限幅器、PIN開關、信號發生器等。
深圳市立維創展科技有限公司，授權代理銷售HEROTEK產品，產品包括檢波器、放大器、限幅器、PIN開關、信號發生器等，HEROTEK產品滿足出色的性能，高可靠性和快速交付，歡迎咨詢。
詳情了解HEROTEK產品請點擊：http://m.lunliu2.cn/brand/47.html
MODEL | FREQUENCY RANGE (MHz) | MAXIMUM 1 INSERTION LOSS (dB) | MAX 1 VSWR | TYP LIM THRESHOLD (dBm) | MAX LEAKAGE 4 @ 1W CW INPUT (dBm) | PACKAGE 3 STYLE |
LS00101 | 10 –100 | 0.15 | 1.10:1 | +6 | +16 | B, BF, L, LB |
LS00102 | 10 – 200 | 0.20 | 1.10:1 | +6 | +14 | B, BF, L, LB |
LS00105 | 10 – 500 | 0.30 | 1.15:1 |
LS00110 | 10 – 1000 | 0.40 | 1.15:1 |
LS00120 | 10 – 2000 | 0.50 | 1.20:1 |
LS00130 | 10 – 3000 | 0.60 | 1.20:1 |
LS00140 | 10 – 4000 | 0.70 | 1.30:1 |
LS00160 | 10 – 6000 | 1.30 | 1.40:1 |
LS00202 | 20 – 200 | 0.20 | 1.10:1 | +6 | +14 | B, BF, L, LB |
LS00205 | 20 – 500 | 0.30 | 1.15:1 |
LS00210 | 20 – 1000 | 0.40 | 1.15:1 |
LS00220 | 20 – 2000 | 0.50 | 1.20:1 |
LS00230 | 20 – 3000 | 0.60 | 1.20:1 |
LS00240 | 20 – 4000 | 0.70 | 1.30:1 |
LS00260 | 20 – 6000 | 1.30 | 1.40:1 |
LS00502 | 50 – 200 | 0.20 | 1.10:1 | +6 | +14 | B, BF, L, LB |
LS00505 | 50 – 500 | 0.30 | 1.15:1 |
LS00510 | 50 – 1000 | 0.40 | 1.15:1 |
LS00520 | 50 – 2000 | 0.50 | 1.20:1 |
LS00530 | 50 – 3000 | 0.60 | 1.20:1 |
LS00540 | 50 – 4000 | 0.70 | 1.30:1 |
LS00560 | 50 – 6000 | 1.20 | 1.40:1 |
