?101065020定向耦合器KRYTAR
發布時間：2023-01-11 16:42:16 瀏覽：712

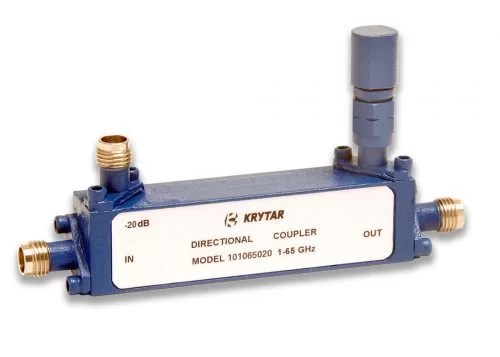

KRYTAR的定向耦合器致力于需用外部校正、精準監控、信息混合或檢測傳輸及其折射檢測的應用管理需求設計。KRYTAR最新發布的產品規格101065020提高了多功能色帶設計選擇，在1.0至65GHzUwiB頻率范圍內的單一化、緊湊型和輕量級封裝中表現出了優異的耦合。101065020耦合器為5G和毫米波的新型設計、測試和測量應用提供了最佳方案。
此外，101065020提供優異的性能評級，包含20dB，±2.0dB至50GHz和20dB，±4.0dB至65GHz標準耦合(相比于輸出)。頻率敏感度為±2.0dB~50GHz，±4.0dB~65GHz。定向耦合器的插入損耗(含耦合功率)低于3.0dB，方向性>15dB,1-20GHz;>12dB，20-30GHz;>;8.0dB，30-65GHz。駐波比在1-30GHz為1.2，在30-65GHz為1.9。額定輸入功率均值20w，最高值3kw。101065020定向耦合器配置標準規范1.85mm母連接器。緊湊型的包裝尺寸僅有2.50英寸(長)x0.50英寸(寬)x0.65英寸(高)，凈重僅有1.9盎司。操作溫度:-54°~85°C。
KRYTAR耦合器致力于需用外部校正、精準監控、信息混合或檢測傳輸和折射檢測的應用管理需求設計。KRYTAR耦合器為更多應用提供解決方案，包含電子戰(EW)，商業無線網絡，衛星通訊，雷達，信息監控和測量，無線波束形成和EMC測試環境。對于大多數空間有限的應用，緊湊型的尺寸使KRYTAR定向耦合器成為了理想化的解決方案。定向耦合器也能夠制造能夠滿足嚴苛的軍事規范。KRYTAR還為滿足或超過關鍵性能和/或包裝規格的定制設計提供完整的工程服務。
規格
型號規格：101065020
工作頻率Min(GHz)：1
工作頻率Max(GHz)：65
公稱聯軸器：1.0-50GHz：20±2.01.0-65GHz：20±4.0
工作頻率靈敏度(dB)：1.0-50GHz：2.01.0-65GHz：4.0
插入損耗（最大dB）：3
指向性（dB最小）：1.0-20GHz：1520-30GHz：1230-65GHz：8
駐波比（Max）：1.0-30GHz：1.230-65GHz：1.9
額定功率（瓦）：20
標準連接器（Female）：1.85mm
特征
1–65GHz工作頻率操作
20dB耦合
工作頻率靈敏度：±2.0dB至50GHz，±4.0dB至65GHz
體型精巧
1.85mm母頭連接器
提供定制設計
KRYTAR于1975年創立，專門為美國商業和軍事應用制造超寬帶毫米波，微波和射頻元件和測試設備。 KRYTAR產品系列包括定向耦合器，定向檢波器，3 dB混合器，MLDD功率分配器/合路器，檢波器，終端，同軸適配器和功率計。 KRYTAR的產品涵蓋DC至67.0 GHz頻率范圍。KRYTAR質量保證并符合MIL-I-45208標準，包括符合MIL-STD-45662的校準系統。
