?CHA8312-99F 大功率放大器UMS

發布時間：2022-12-28 16:46:01 瀏覽：601

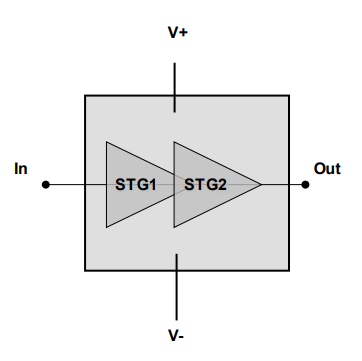

UMS的CHA8312-99F是款8-12GHz頻率段的二級GaN大功率放大器。CHA8312-99F一般提供與50%功率增添效率相應17W額定功率。小信號增益值超出26dB。整體性供電為20V/320mA(靜態電流)。

CHA8312-99F主要用于高性能系統的通用型放大器。

CHA8312-99F特別適合雷達探測、測試儀器、通信網絡等一系列微波應用和操作系統。

CHA8312-99F通常是在SiC穩定性0.15μm柵極長度GaN HEMT工藝開發，可以作為晶圓片應用。

主要特征

8-12GHZ頻率范圍

線性增益值為26db

+23dbm輸入功率為42.5dbmPout

+23dbm輸入功率的相關性PAE超過50

+23dbm輸入功率的相關性Id為1.8A

直流電偏壓：Vd=20V@ldg=320MA

芯片尺寸3.99x3.12x0.07mm

UMS微波作為歐洲毫米波芯片的代表品牌，在德國和法國設置有產業基地。UMS在全球范圍內高端應用市場占有無可替代的地位。UMS提供基于ASIC或目錄產品的綜合報價，主要基于公司內部的III-V技術，并提供全面的合同服務，使客戶可以直接創建自己的產品解決方案。從直流電到100GHz的UMS目錄產品均基于GaAs、Gan、SiGe技術，包括高達200W的功率放大器、混合信號功能、超低噪聲放大器和完整的收發器系統。UMS產品以模具形式提供，但一般以多芯片模塊的形式封裝。

深圳市立維創展科技有限公司是UMS的代理商，專業為無線通信工程、航天基站、國防、汽車、ism等行業提供高可靠性射頻微波毫米波器件及集成電路。UMS產品采用QFN和模具包裝，交貨期短，價格優勢獨特。我們?yōu)橐恍┬吞?hào)提供高質量的UMS產品庫存。歡迎咨詢。

詳情了解UMS請點擊：http://m.lunliu2.cn/brand/36.html

Reference	RF Bandwidth (GHz)		Gain (dB)	IP3 (dBm)	P-1dB OUT (dBm)	Sat. Output Power (dBm)	PAE (%)	Bias (mA)	Bias (V)	Case
	min	max
CHA8312-99F	8	12	26	-	-	43	50 @ 23dBm	320	20	Die
