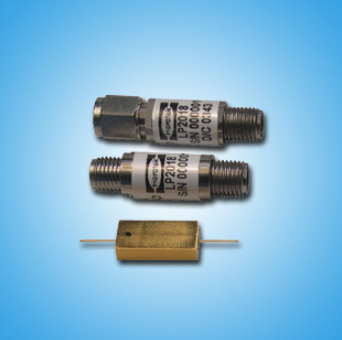

?無源型LP系列PIN二極管限幅器HEROTEK
發布時間：2022-11-30 16:37:22 瀏覽：761
微波限幅器是種最常見的保護射頻接收器前端低噪聲放大器不會受到高功率信號影響的設備。通過使用小信號時基本沒有衰減，而對于高功率信號則形成較高的衰減。限幅器最常見的功能是控制高功率信號影響微波接收系統，避免雷達發射機功率信號順利進入接收器，燒毀后面的低噪聲放大器等敏感性器件。
HEROTEK的PIN二極管限幅器利用PIN二極管的結電阻隨正向電流的大小改變這個事實，從而減少微波信號的反射。
特征
?低插入損耗
?1瓦CW和100瓦最高值（1μsec）功率處理性能
?快速反應和短恢復時間（標稱值為10至20納秒）
?內嵌直流電控制回路
?密封性模塊
?中等成本費用
應用
?接收器保護
?功率平衡
HEROTEK公司是美國老牌的射頻微波元器件生產商，HEROTEK產品頻率覆蓋DC-75GHz,產品線涵蓋檢波器、放大器、限幅器、PIN開關、信號發生器等。
深圳市立維創展科技有限公司，授權代理銷售HEROTEK產品，產品包括檢波器、放大器、限幅器、PIN開關、信號發生器等，HEROTEK產品滿足出色的性能，高可靠性和快速交付，歡迎咨詢。
詳情了解HEROTEK產品請點擊：http://m.lunliu2.cn/brand/47.html
MODEL | FREQUENCY RANGE (GHz) | MAXIMUM INSERTION LOSS (dB) | MAX VSWR | TYP LIM THRESHOLD (dBm) | MAX LEAKAGE @ 1W CW INPUT (dBm) | PACKAGE STYLE |
LP0510 | 0.5 – 1.0 | 0.4 | 1.3:1 | +9 | +20 | B, BF, L |
LP0520 | 0.5 – 2.0 | 0.5 | 1.3:1 | +9 | +20 | B, BF, L |
LP1020 | 1.0 – 2.0 | 0.4 | 1.3:1 | +9 | +19 | B, BF, L |
LP2040 | 2.0 – 4.0 | 0.5 | 1.4:1 | +9 | +19 | B, BF, L |
LP2080 | 2.0 – 8.0 | 1.2 | 1.5:1 | +9 | +19 | B, BF, L |
LP05018 | 0.5 – 18.0 | 1.8 | 2.0:1 | +9 | +20 | B, BF, L |
LP1018 | 1.0 – 18.0 | 1.8 | 2.0:1 | +9 | +20 | B, BF, L |
LP2018 | 2.0 – 18.0 | 1.8 | 2.0:1 | +9 | +20 | B, BF, L |
LP4080 | 4.0 – 8.0 | 1.2 | 1.5:1 | +9 | +19 | B, BF, L |
LP7012 | 7.0 – 12.0 | 1.5 | 1.6:1 | +9 | +19 | B, BF, L |
LP8016 | 8.0 – 16.0 | 1.6 | 1.8:1 | +9 | +19 | B, BF, L |
LP8018 | 8.0 – 18.0 | 1.8 | 2.0:1 | +9 | +19 | B, BF, L |
LP1118 | 11.0 – 18.0 | 1.8 | 2.0:1 | +9 | +19 | B, BF, L |
