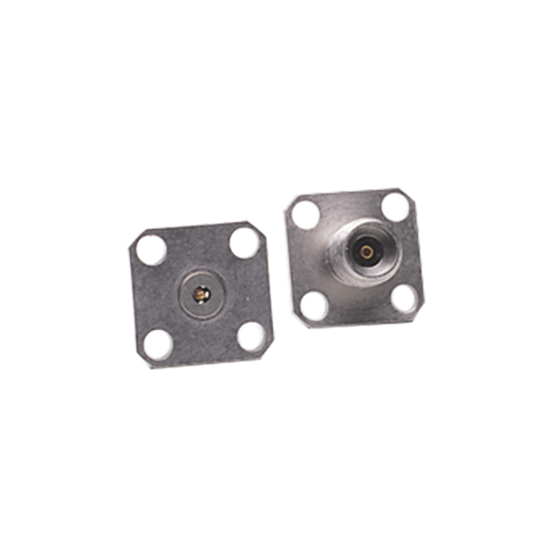

?K104F-R K陰型法蘭盤接頭Anritsu

發布時間：2022-11-29 16:48:39 瀏覽：844

Anritsu的K104F-R可以和K100珠子或K100B密封珠子深度融合。核心端子與微電路的連接可以借助不同的方式實現。

Anritsu提供3種不同微帶彈性觸體。所有的觸體在溫度波動、沖擊性或振蕩時都可以保護連接。K110-1觸體主要用于跡線寬度0.15mm微帶和共平面波導，K110-2主要用于痕線寬度0.41mm的帶線，而K110-3則主要用于痕線寬度0.41mm的微帶。

當用作共平面波導時，部分工程師會使用端子疊加設計，這樣端子就能直接焊接到痕跡線上。端子可以借助帶式焊接工藝連接到線上。還可以用銀膠連接端子和痕跡。

珠子和接頭的人工焊接工具有很多種。焊接前采用01-106焊接夾具正確地將珠子放入機殼中。這個工具也能夠和K103F、K103M和K104M搭配使用。采用01-104鉆頭&絲錐套件在機殼內鉆取所需要的同心孔，在沒有使用微帶彈性觸體的情形下采用。采用微帶彈性觸體時能夠使用01-108鉆頭&絲錐套件同樣的操作流程。

特征

性能優質，頻率最高達40GHz

18GHz以下，性能超出SMA

安全可靠性極高

與SMA、WSMA和3.5mm接頭兼容

能在即有網絡分析儀上進行全方位測試

Anritsu公司為毫米波領域歷史悠久的主流品牌，目前，Anritsu提供高可靠性毫米波連接器、檢波器、限幅器、微波負載、功分器等產品。Anritsu尤其擅長于V波段和W波段毫米波連接器產品。Anritsu公司供應一系列的光無源及有源器件，RF及微波無源及有源器件測量解決方案。

深圳市立維創展科技是Anritsu公司的代理商，提供Anritsu公司產品包括毫米波連接器，檢波器，限幅器，微波負載和功分器，產品原裝進口，質量保證，歡迎咨詢。

詳情了解Anritsu產品請點擊：http://m.lunliu2.cn/brand/12.html

K104F-R

K 陰型法蘭盤接頭

DC ~ 40 GHz

EK104F-R

Extended-K 4孔法蘭啟動器連接器

DC to 43.5 GHz

K104M-R

K 陽型法蘭盤接頭

DC ~ 40 GHz

EK104M-R
