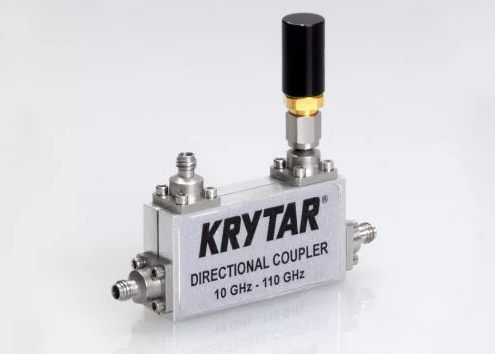

KRYTAR定向耦合器 1100110010
發布時間：2022-09-27 16:42:44 瀏覽：723
KRYTAR新式定向耦合器款型1100110010它提供行業中采用最普遍的頻率覆蓋范圍。1100110010定向耦合器100GHz寬帶寬維持平整10dB耦合5G市場的無線設計和其他測試和檢測應用。
1100110010耦合器深化拓展KRYTAR提供系列定向耦合器10dB、±1.8(相對輸出)出色的耦合性能指標。定向耦合器在10至90GHz頻率靈敏性(范圍平坦度)通常是在范圍之內±1.25dB，在90至110GHz范圍之內為±1.80dB。1100110010在10至55GHz至少在范圍之內提供10dB專業性，在55至110GHz至少在范圍之內提供7dB（一般為10dB）的專業性。針對需要在許多通道中使用多個耦合器的應用，如高頻率天線波束成形系統，模塊間耦合容差（模塊間耦合統一性）也很好10到110GHz。KRYTAR該新帶狀線設計模塊的技術創新提供出色的運行性能指標。1100110010耦合器在整體頻率范圍之內插入損失，包括耦合功率5.5dB(最高值)。最大VSWR在10至50GHz任何端口基本都是1.8:1，在50至110GHz任何端口基本都是2.5:1，輸入功率額定電流為20瓦平均和3KW峰值。操作溫度為-54°C至85°C。
1100110010定向耦合器選用極為緊湊型的封裝，規格尺寸僅有1.55英寸(L)x0.38英寸(W)x0.80英寸(H)。采用標準的1.0mmSMA母連接器，耦合器的重量僅有1.2盎司。
KRYTAR耦合器是專需用外部調整、精確監測、信號混合或頻偏傳輸和反射檢測的技術應用而設計的。KRYTAR耦合器為很多應用提供解決方案，包括電子戰(EW)、商業無線、無線通信、雷達探測、信號監測和檢測、天線波束的建立EMC測試環境。對于很多空間有限的應用，緊湊型的尺寸采用KRYTAR定向耦合成為理想的解決方案。定向耦合器也可以制作滿足脊狀軍用規格。
KRYTAR為滿足甚至超過關鍵性能和/或包裝規格的產品定制提供完整的工程服務。
規格
型號：1100110010
最小頻率(GHz)：10
最大頻率(GHz)：110
標稱耦合：10 ±1.5 dB，10-90 GHz，10 ±1.8 dB，90-100 GHz
頻率靈敏度 (dB)：±1.25 dB，10-90 GHz，±1.8 dB，90-100 GHz
插入損耗 (dB Max)：5.5
方向性（dB Min)）：≥10 dB，10-55 GHz，≥7 dB，55-110 GHz
駐波比（Max）：1.8:1、10-50 GHz、2.5:1、50-110 GHz
額定功率（Watts）：20
標準連接器（Female）：1.0 mm
KRYTAR于1975年創立，專門為美國商業和軍事應用制造超寬帶毫米波，微波和射頻元件和測試設備。 KRYTAR產品系列包括定向耦合器，定向檢波器，3 dB混合器，MLDD功率分配器/合路器，檢波器，終端，同軸適配器和功率計。 KRYTAR的產品涵蓋DC至67.0 GHz頻率范圍。KRYTAR質量保證并符合MIL-I-45208標準，包括符合MIL-STD-45662的校準系統。
深圳市立維創展科技授權代理RADITEK產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
詳情了解RADITEK請點擊：http://m.lunliu2.cn/brand/13.html
