芯片式電源模塊TPS82085SIL替換調試案例分享

發布時間：2022-09-07 17:17:12 瀏覽：2056

客戶采用FPGA方案，原來采用TI的電源模塊TPS82085供電，由于TI物料缺貨，則采用P2P替代的方案采用Cyntec的型號MUN3CAD03-SE。

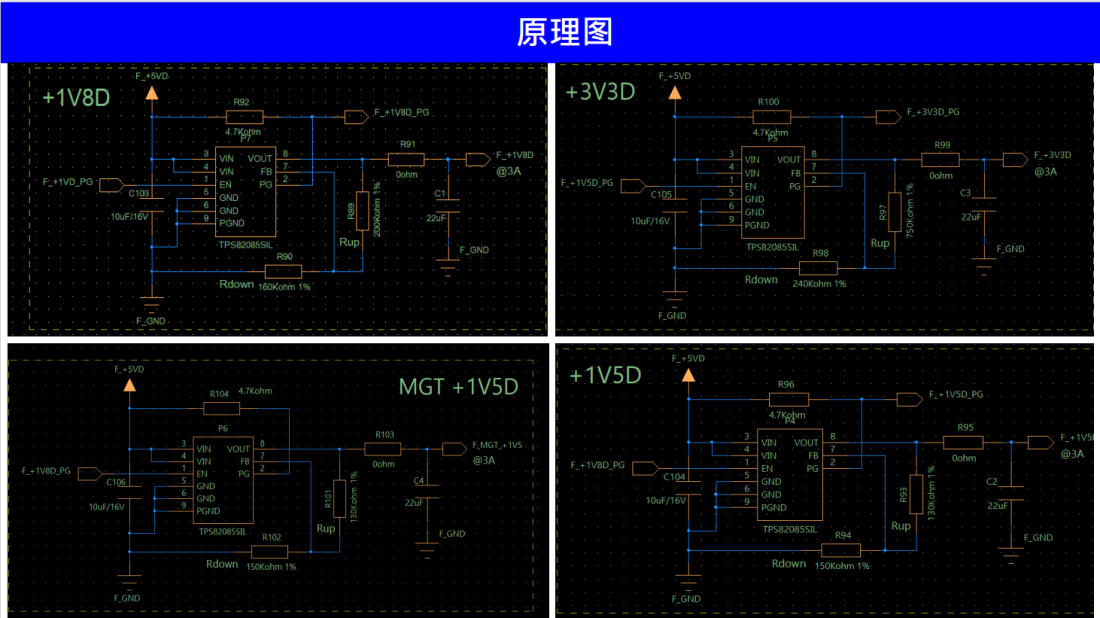

客戶焊板后，反饋其板上MUN3CAD03-SE的4路電源模塊電壓輸出不正常。如下原理圖所示，MUN3CAD03-SE是原位替代TPS82085SIL，

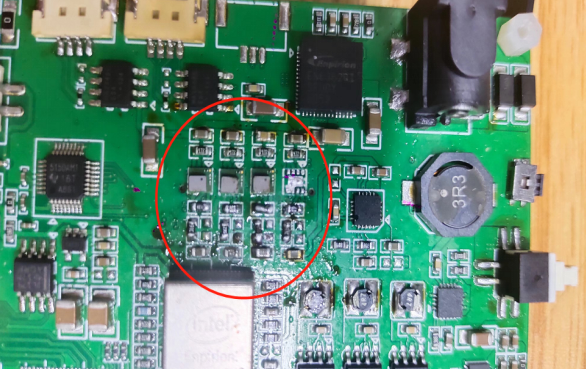

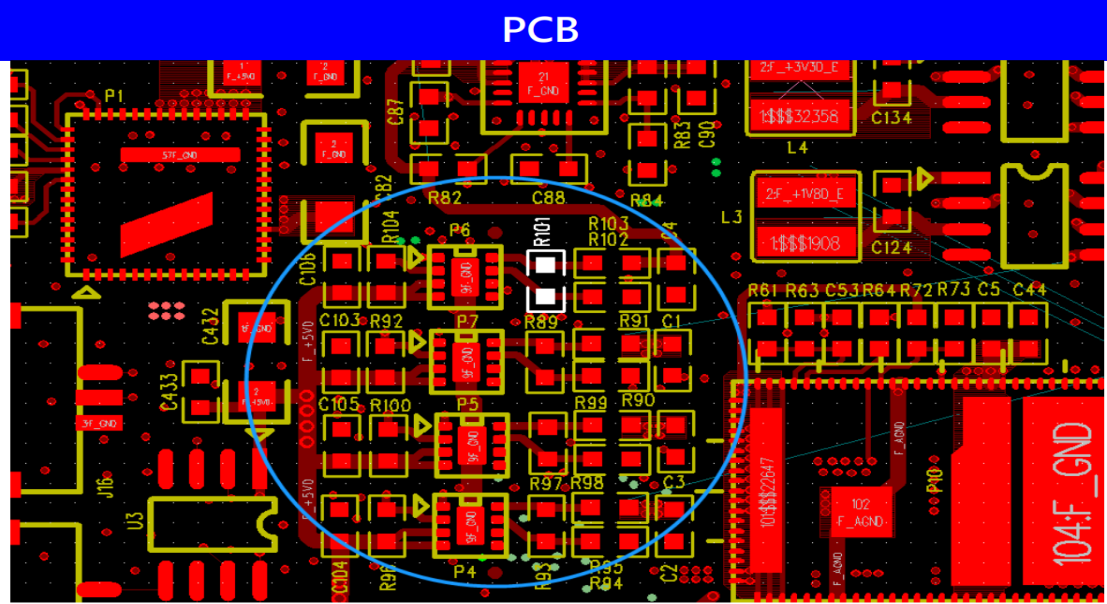

實際電路板，圖片：

首先我們使用萬用表量測輸出管腳電壓，發現4路輸出電壓都不對，都偏大，應該輸出3.3v的電壓，實際測試有4.2V，我們量測了芯片的輸入電壓，和EN引腳，都沒有發現問題。

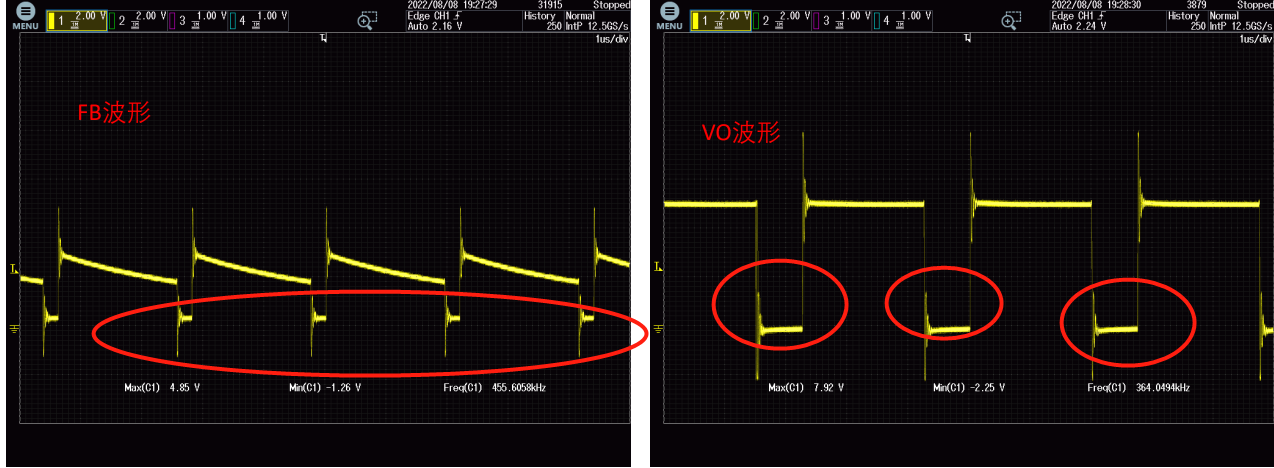

改用示波器量測FB管腳，輸出管腳VO電壓。波形如下：

可以看出FB電壓，vo電壓（注vo為vout）都有一段時間往下掉電，而正常的電壓不會往下掉。

重新觀察量測點，發現客戶板上的0 Ohm電阻沒有貼片。而這就意味著輸出端vo沒有輸出電容，也沒有輸出回流電路。但是輸出電容在buck拓撲中是不可或缺的重要的器件。去除輸出電容就意味著電感中的能量不能及時釋放，會不斷累積。所以導致萬用表測試輸出電壓顯示偏大，示波器測試有往下掉電的波形。

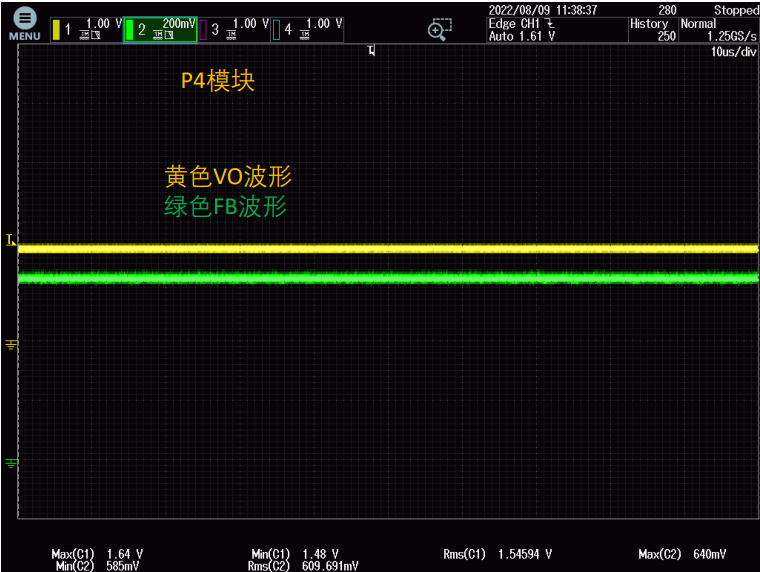

將0 Ohm電阻（一直未上件）短接，重新量測，發現FB，VO電壓恢復正常

總結：通過將0 Ohm電阻短接后，輸出電壓及FB電壓均恢復正常。印證了我們的分析，確實是沒有輸出電容后，輸出電感能量不斷累積造成輸出電壓抬高，從而掉電。

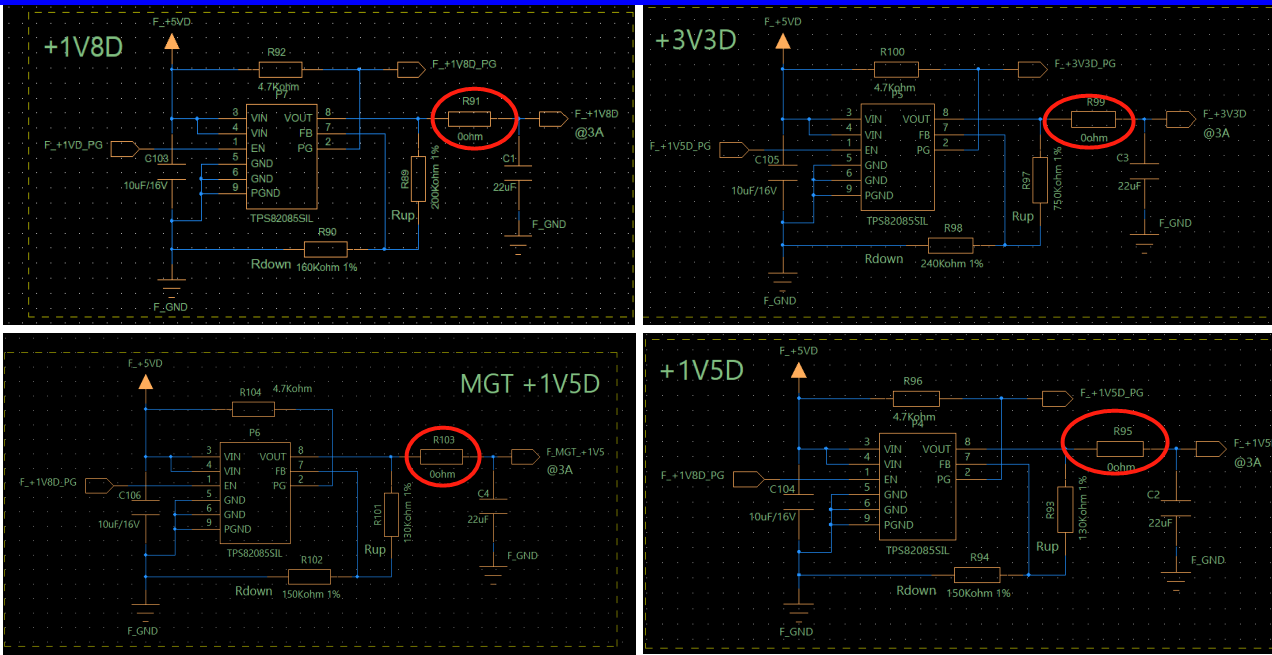

如下圖原理圖所示：紅圈電阻在實際電路板上客戶并沒有貼上。斷開后，后端的電容C1,C2,C3,C4就不能和前面的電路組成回流電路，導致輸出電壓異常。
