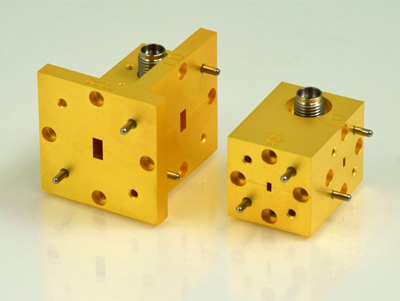

RF-Labs平衡混合器 (MXP)
發布時間：2022-06-09 16:57:48 瀏覽：1235
RF-Labs的MXP系列平衡混頻器是性能卓越寬帶混頻器，規格尺寸非常緊湊。它們?cè)诤軐挼闹蓄l和本地振蕩器頻率范圍內提供低轉換損耗和低噪聲系數。RF-Labs的MXP系列平衡混頻器在7個波導頻率段中覆蓋26.5至140GHz的頻率。LO靈活性（掃頻LO）和超寬帶中頻均可完成。
RF-Labs的MXP系列單平衡混頻器采用砷化鎵肖特基勢壘二極管，可在相比較低的本振功率下作業，通常為13至15DBM。該型號可依據用戶的規格定制化。可以提供在較高或較低波導頻帶中采用Lo輸入波導的特殊設計。RF-Labs平衡混頻器（MXP）外部波導濾波器、Lo抑制濾波器和緊湊型的90o波導扭轉允許用戶修改混頻器波導方向（Lo、RF或兩者），而無需占據過多額外空間。這些混頻器提供能夠拆卸的低噪聲中頻放大器作為選擇。
當只有有限的本地振蕩器功率（0至+3dBm）可以使用時，建議采用DC biasable系列MB1混頻器。RF-Labs還為分?jǐn)?shù)Lo頻率（MSH系列）提供諧波混頻器。
性能和優勢
■低轉換損耗和噪聲系數
■13dBm低驅動功率
■提供匹配的中頻放大器和LO
■精巧耐用的封裝
應用
■雷達和輻射檢測
■電子戰/電子情報
■網絡通信
■檢測設備
深圳市立維創展科技是RF-Labs的經銷商，保證RF-Labs的性能卓越的高頻率微波電纜線和同軸被動元器件，立維創展專注于服務軍工行業、航天航空、rf射頻衛星通信、移動通信基站、衛星通訊、雷達探測等行業領域。技術專業為國內軍工行業單位、科學研究院校、通訊設備制造商保證進口rf射頻微波/毫米波電子元器件、軍用連接器。
詳情了解RF-Labs產品請點擊：http://m.lunliu2.cn/brand/32.html
|
|
| RF | Local Oscillator | IF | Conversion Loss (dB) (typ) |
Model Number | Outline | STEP File | Freq. Range (GHz) | WG Band | Freq. Range (GHz) | WG Band | Freq. Range (GHz) | Connector | IF=1 GHz, LO=13 dBm | Fixed LO, LO=13 dBm |
MXP-28 | MXP-28 | 28 | 26.5-40 | WR-28 | 26.5-40 | WR-28 | 0.1-13.5 | SMA | 7 dB, RF=28-38 | 8.3 dB, see plot |
MXP-22 | MXP-22 | 22 | 33-50 | WR-22 | 33-50 | WR-22 | 0.1-17 | 2.92 mm | 6.5 dB, RF=34-50 | 8.3 dB, see plot |
MXP-19 | MXP-19 | 19 | 40-60 | WR-19 | 40-60 | WR-19 | 0.1-20 | 2.92 mm | 6.2 dB, RF=42-60 | 9 dB, see plot |
MXP-15 | MXP-15 | 15 | 50-75 | WR-15 | 50-75 | WR-15 | 0.1-25 | 2.92 mm | 6.5 dB, RF=50-71 | 11 dB, see plot |
MXP-15 * | MXP-15L | 15L | 50-75 | WR-15 | 40-50 | WR-15 | 0.1-25 | 2.92 mm | NA | 10 dB, see plot |
MXP-12 | MXP-12 | 12 | 60-90 | WR-12 | 60-90 | WR-12 | 0.1-30 | 2.92 mm | 6.5 dB, RF=62-90 | 9.5 dB, see plot |
MXP-10 | MXP-10 | 10 | 75-110 | WR-10 | 75-110 | WR-10 | 0.1-35 | 2.92 mm | 6.5 dB, RF=75-108 | 9 dB, see plot |
MXP-08 | MXP-08 | 08 | 90-140 | WR-08 | 90-140** | WR-08 | 0.1-40 | 2.92 mm | 7 dB, RF=95-100 |
|
