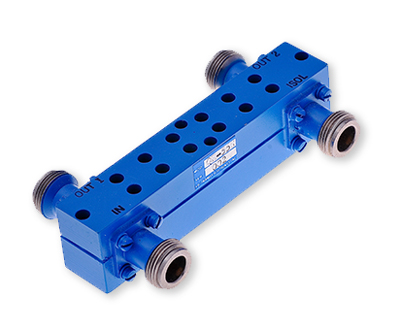

Aeroflex混合耦合器
發布時間：2022-03-30 16:36:16 瀏覽：876
Aeroflex的正向和反向雙向帶狀線耦合器及其90度和180度混合耦合器提供6dB、10dB、20dB和30dB的耦合值。Aeroflex混合耦合器具備較高的方向性和較低的VSWR，并通過保守評級，以保障最安全可靠的服務管理和性能指標。Aeroflex混合耦合器的體積使其特別適合涉及到高密度封裝的技術應用。
深圳市立維創展科技是Aeroflex經銷商，主要提供Aeroflex原產品系列衰減器，終端負載，限幅器產品，產品原裝庫存，極具價格優勢，歡迎咨詢。
詳情了解Aeroflex請點擊：http://m.lunliu2.cn/brand/10.html
零件號 | 相移
（90 或 180） | 頻率
范圍 | 標稱
耦合 (dB) | 與標稱耦合的最大偏差
(dB) | 最大插入
損耗 (dB) | 最小隔離 (dB) | 駐波比（最大值） | 相位
平衡（度） |
MH-24 | 180 | 0.25 - 0.5 | 3.0 +0.25/-0 | ±0.50 | 0.25 | 20 | 1.30:1 | ±4.0 |
MH-29 | 180 | 0.5 - 1.0 | 3.0 +0.25/-0 | ±0.50 | 0.25 | 20 | 1.30:1 | ±4.0 |
MH-33 | 180 | 1.0 - 2.0 | 3.0 +0.30/-0 | ±0.50 | 0.3 | 18 | 1.30:1 | ±4.0 |
MH-39 | 180 | 2.0 - 4.0 | 3.0 +0.30/-0 | ±0.55 | 0.3 | 18 | 1.35:1 | ±4.0 |
MH-46 | 180 | 4.0 - 8.0 | 3.0 +0.35/-0 | ±0.60 | 0.35 | 17 | 1.45:1 | ±4.0 |
MH-58 | 180 | 8. 0 - 16.0 | 3.0 +0.45/-0 | ±0.60 | 0.45 | 15 | 1.50:1 | ±5.0 |
MH-60 | 180 | 6.0 - 18.0 | 3.0 +0.45/-0 | ±0.60 | 0.45 | 15 | 1.50:1 | ±5.0 |
QH-19 | 90 | 2.0 - 8.0 | 3.0 +0.15/-0 | ±0.40 | 0.15 | 22 | 1.15:1 | ±1.0 |
QH-26 | 90 | 0.25 - 0.5 | 3.0 +0.15/-0 | ±0.40 | 0.15 | 22 | 1.15:1 | ±1.0 |
QH-28 | 90 | 0.5 - 1.0 | 3.0 +0.15/-0 | ±0.40 | 0.15 | 22 | 1.20:1 | ±1.0 |
QH-31 | 90 | 1.0 - 2.0 | 3.0 +0.15/-0 | ±0.40 | 0.15 | 22 | 1.20:1 | ±2.0 |
QH-36 | 90 | 2.0 - 4.0 | 3.0 +0.20/-0 | ±0.45 | 0.2 | 22 | 1.20:1 | ±2.5.0 |
QH-45 | 90 | 4.0 - 8.0 | 3.0 +0.25/-0 | ±0.50 | 0.25 | 20 | 1.30:1 | ±3.0 |
QH-51 | 90 | 7.0 - 12.4 | 3.0 +0.35/-0 | ±0.50 | 0.35 | 17 | 1.35:1 | ±4.0 |
QH-55 | 90 | 0.5 - 2.0 | 3.0 +0.35/-0 | ±0.50 | 0.35 | 17 | 1.35:1 | ±4.0 |
QH-57 | 90 | 8.0 - 16.0 | 3.0 +0.50/-0 | ±0.60 | 0.5 | 16 | 1.45:1 | ±5.0 |
QH-58 | 90 | 12.0 - 18.0 | 3.0 +0.50/-0 | ±0.60 | 0.5 | 16 | 1.50:1 | ±5.0 |
QH-88 | 90 | 8.0 - 18.0 | 3.0 +0.50/-0 | ±0.60 | 0.5 | 16 | 1.50:1 | ±5.0 |
