WENTEQ波導環形器
發布時間：2022-01-06 16:17:11 瀏覽：1333
環形器是一個中多端口設置機械設備。無線電波只能在環形器的傳遞過程中沿單向環行，反方向隔離。在現代化雷達和微波多通道通信系統中，應采用具備單向環行特性的機械設備。在微波多通道通信系統中，不同工作頻率的數據信號可以根據環形器分離出來。

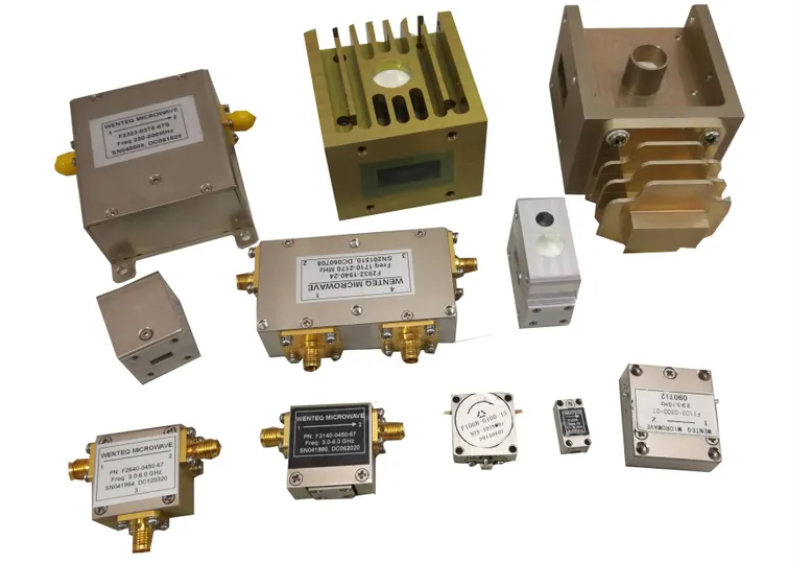

WENTEQ波導環形器是無線電波單向環傳遞的三端使無線電波單向環傳遞。在微波系統中，不同工作頻率的數據信號用環形器分離出來，使微波系統中的每個功能模塊相互隔離，不相互干擾；波導環形器經常使用于現代化雷達通訊中的雙工器。
深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，價格優勢，歡迎咨詢。
類型 | 頻率 (GHz) | 帶寬 (MHz) | 插入（D b） | Iso.（D b） | 駐波比 | 溫度（C） | 平均功率（瓦） | 峰值功率 (kW) |
F3539 | 1.70~2.10 | 400 | 20 | 1.3 |
| -10~+50 | 2500 |
|
F3540 | 1.7~2.6 | 100 | 0.3 | 20 | 1.2 | -30~+55 | 1000 |
|
F3541 | 1.70~2.60 | 260 | 0.3 | 20 | 1.2 | -30~+55 | 1500 |
|
F3546 | 2.2~3.3 | 200 | 0.3 | 20 | 1.25 | -40~+55 | 1000 |
|
F3547 | 2.2~3.3 | 200 | 0.3 | 20 | 1.25 | -30~+55 | 1500 | 10 |
F3548 | 2.20~3.30 | 100 | 0.35 | 20 | 1.15 | +10~+45 | 3000 | 10 |
F3562 | 2.60~3.95 | 700 | 0.4 | 21 | 1.2 | +10~+45 | 1000 | 2 |
F3580 | 3.9~5.8 | 500 | 0.4 | 20 | 1.2 | -40~+55 | 20 |
|
F3610 | 4.90~7.05 | 400 | 0.3 | 20 | 1.2 | -10~+65 | 1000 |
|
F3620 | 5.9~6.4 | full | 0.2 | 28 | 1.06 | 0~+45 |
|
|
F3621 | 5.85~6.35 | full | 0.3 | 23 | 1.14 | -10~+55 | 300 |
|
F3622 | 6.4~7.1 | full | 0.2 | 28 | 1.06 | 0~45 |
|
|
F3638 | 7.0~8.5 | 0.5 | 0.25 | 20 | 1.2 | -10~+65 | 150 |
|
F3640 | 7.1~8.75 | 0.6 | 0.2 | 28 | 1.08 | 0~+45 |
|
|
F3641 | 7.4~8.3 | 0.6 | 0.25 | 28 | 1.08 | 0~+45 |
|
|
F3645 | 7.90~9.70 | 700 | 0.5 | 20 | 1.2 | -10~+50 | 200 | 250 |
F3656 | 8.4~10.5 | 1200 | 0.4 | 20 | 1.25 | 0~+60 | 100 |
|
F3660 | 8.6~9.5 | full | 0.3 | 20 | 1.2 | -30~+60 | 350 | 40 |
F3661 | 8.2~12.0 | 1000 | 0.4 | 20 | 1.2 | -30~+60 | 5 |
|
F3665 | 9.0~10.0 | full | 0.5 | 20 | 1.2 | -30~+60 | 150 | 150 |
F3666 | 8.2~12.4 | full | 0.4 | 18 | 1.2 | -10~+60 | 400 | 70 |
F3675 | 8.2~12.4 | 12% | 0.3 | 20 | 1.2 | -30~+65 | 10 |
|
F3695 | 10.0~15.0 | 1000 | 0.35 | 20 | 1.25 | -30~+65 | 400 |
|
F3720 | 12.4~18.0 | 0.5 | 0.4 | 20 | 1.2 | -54~+85 | 150 | 1 |
F3760 | 15.0~22.0 | 2000 | 0.5 | 20 | 1.2 | -10~+60 | 100 |
|
F3796 | 17.7~26.5 | 2 | 0.5 | 20 | 1.25 | -20~+70 | 10 |
|
F3800 | 18.0~26.5 | full | 0.5 | 19 | 1.25 | -20~+60 | 25 |
|
F3836 | 26.5~40.0 | 3.5 | 0.5 | 20 | 1.3 | -10~+50 | 10 |
|
F3838 | 26.5~40.0 | full | 0.6 | 16 | 1.4 | -10~+40 | 5 |
|
