Aeroflex射頻微波合路器和分路器
發布時間：2021-12-22 17:03:05 瀏覽：1059

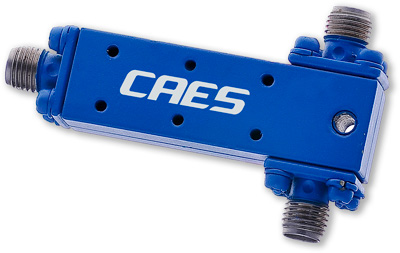

Aeroflex射頻微波合路器和分路器有各種產品型號可供選擇，從1:2–1:N合路器/分路器分路。通常設計為Wilkinson 結構類型，這些結構類型適用于在已知的設計工作頻率范圍內組成或分配功率。
Aeroflex射頻微波常見產品是倍頻程產品，在定制配備中提供普遍和多倍頻程解決方案，并且通常致力于滿足嚴苛的相位和幅度平衡及其苛刻的國防軍事和航空航天環境規定要求。
深圳市立維創展科技是Aeroflex經銷商，主要提供Aeroflex原產品系列衰減器，終端負載，限幅器產品，產品原裝庫存，極具價格優勢，歡迎咨詢
電阻式功率分配器
零件號 | 頻率
范圍 (GHz) | 最大駐波比
（輸入/輸出） | 插入損耗
(dB Max) | 隔離度
（最小分貝） | 相位平衡
（度） | 幅度
平衡 (dB) | 功率
處理 (WCW) | 功率
處理（W 峰值） |
D200M | 直流 - 18.00 | 1.70 / 1.70 | 7.5 | 6 | 5 | 0.25 | 250 | 500 |
YE 系列：8 路同相
零件號 | 頻率
范圍 (GHz) | 最大駐波比
（輸入/輸出） | 插入損耗
(dB Max) | 隔離度
（最小分貝） | 相位平衡
（度） | 幅度
平衡 (dB) | 功率
處理 (WCW) | 功率
處理（W 峰值） |
YE-09 | 0.50 - 1.00 | 1.35 / 1.30 | 0.7 | 20 | 3 | 0.35 | 1 | 1000 |
葉11 | 1.00 - 2.00 | 1.40 / 1.30 | 0.8 | 18 | 4 | 0.35 | 1 | 1000 |
YE-21 | 2.00 - 4.00 | 1.45 / 1.40 | 1.1 | 17 | 4 | 0.35 | 0.4 | 400 |
YE-28 | 2.00 - 8.00 | 1.70 / 1.65 | 1.5 | 16 | 8 | 0.7 | 0.4 | 400 |
YE-41 | 4.00 - 8.00 | 1.60 / 1.55 | 1.4 | 16 | 7 | 0.6 | 0.4 | 400 |
YE-88 | 2.00 - 18.00 | 2.00 / 1.90 | 3.2 | 13 | 15 | 1 | 0.4 | 400 |
YE-68 | 6.00 - 18.00 | 2.00 / 1.90 | 2.3 | 13 | 15 | 1 | 0.4 | 400 |
YF 系列：四路同相
零件號 | 頻率
范圍 (GHz) | 最大駐波比
（輸入/輸出） | 插入損耗
(dB Max) | 隔離度
（最小分貝） | 相位平衡
（度） | 幅度
平衡 (dB) | 功率
處理 (WCW) | 功率
處理（W 峰值） |
YF-23 | 0.50 - 1.00 | 1.25 / 1.20 | 0.5 | 20 | 3 | 0.3 | 1 | 1000 |
YF-51 | 0.50 - 2.00 | 1.40 / 1.30 | 1 | 18 | 4 | 0.4 | 1 | 1000 |
YF-28 | 1.00 - 2.00 | 1.30 / 1.20 | 0.5 | 20 | 3 | 0.3 | 1 | 1000 |
YF-54 | 1.00 - 4.00 | 1.45 / 1.35 | 1 | 18 | 4 | 0.4 | 0.4 | 400 |
YF-38 | 2.00 - 4.00 | 1.30 / 1.20 | 0.8 | 18 | 3 | 0.3 | 0.4 | 400 |
YF-55 | 2.00 - 8.00 | 1.50 / 1.40 | 1.2 | 16 | 5 | 0.5 | 0.4 | 400 |
YF-45 | 4.00 - 8.00 | 1.40 / 1.30 | 1 | 18 | 5 | 0.5 | 0.4 | 400 |
YF-53 | 8.00 - 12.40 | 1.50 / 1.40 | 1 | 18 | 5 | 0.5 | 0.4 | 400 |
YF-57 | 2.00 - 18.00 | 1.70 / 1.50 | 2 | 14 | 10 | 0.7 | 0.4 | 400 |
YF-56 | 6.00 - 18.00 | 1.70 / 1.50 | 1.5 | 14 | 10 | 0.7 | 0.4 | 400 |
YF-59 | 12.00 - 18.00 | 1.50 / 1.40 | 1.3 | 17 | 6 | 0.6 | 0.4 | 400 |
D418M | 1.00 - 18.00 | 1.80 / 1.45 | 2 | 10 | 15 | 0.6 | 0.4 | 400 |
YL 系列：2 路同相
零件號 | 頻率
范圍 (GHz) | 最大駐波比
（輸入/輸出） | 插入損耗
(dB Max) | 隔離度
（最小分貝） | 相位平衡
（度） | 幅度
平衡 (dB) | 功率
處理 (WCW) | 功率
處理（W 峰值） |
YL-18 | 0.50 - 1.00 | 1.20 / 1.15 | 0.2 | 22 | 2 | 0.15 | 1 | 1000 |
YL-70 | 0.50 - 2.00 | 1.25 / 1.20 | 0.5 | 20 | 2 | 0.2 | 1 | 1000 |
YL-23 | 1.00 - 2.00 | 1.25 / 1,20 | 0.3 | 20 | 2 | 0.2 | 1 | 1000 |
YL-71 | 1.00 - 4.00 | 1.30 / 1.20 | 0.5 | 20 | 2 | 0.2 | 1 | 1000 |
YL-33 | 2.00 - 4.00 | 1.25 / 1.20 | 0.3 | 21 | 3 | 0.2 | 0.4 | 400 |
YL-72 | 2.00 - 8.00 | 1.30 / 1.25 | 0.5 | 20 | 3 | 0.2 | 0.4 | 400 |
YL-48 | 4.00 - 8.00 | 1.30 / 1.25 | 0.4 | 18 | 4 | 0.3 | 0.4 | 400 |
YL-90 | 8.00 - 12.40 | 1.40 / 1.35 | 0.6 | 18 | 3 | 0.2 | 0.4 | 400 |
YL-78 | 2.00 - 18.00 | 1.50 / 1.40 | 1.1 | 18 | 8 | 4 | 0.4 | 400 |
YL-74 | 6.00 - 18.00 | 1.50 / 1.40 | 1 | 16 | 6 | 0.4 | 0.4 | 400 |
YL-92 | 12.00 - 18.00 | 1.50 / 1.40 | 0.7 | 18 | 6 | 0.3 | 0.4 | 400 |
D301M | 1.00 - 18.00 | 1.70 / 1.60 | 1.2 | 12 | 7 | 0.4 | 0.4 | 400 |
YT 系列：三路同相
零件號 | 頻率
范圍 (GHz) | 最大駐波比
（輸入/輸出） | 插入損耗
(dB Max) | 隔離度
（最小分貝） | 相位平衡
（度） | 幅度
平衡 (dB) | 功率
處理 (WCW) | 功率
處理（W 峰值） |
YT-18 | 0.95 - 1.25 | 1.25 / 1.20 | 0.5 | 20 | 2 | 0.2 | 1 | 1000 |
YT-22 | 1.20 - 1.40 | 1.20 / 1.15 | 0.5 | 22 | 2 | 0.2 | 1 | 1000 |
YT-23 | 1.70 - 2.40 | 1.20 / 1.25 | 0.5 | 20 | 2 | 0.2 | 1 | 1000 |
YT-26 | 5.20 - 6.00 | 1.25 / 1.20 | 0.5 | 22 | 2 | 0.2 | 0.4 | 400 |
YT-41 | 3.70 - 4.20 | 1.30 / 1.25 | 0.5 | 20 | 2 | 0.2 | 0.4 | 400 |
YT-55 | 5.40 - 5.90 | 1.35 / 1.30 | 0.6 | 20 | 3 | 0.25 | 0.4 | 400 |
YT-56 | 5.20 - 6.00 | 1.35 / 1.30 | 0.6 | 18 | 3 | 0.25 | 0.4 | 400 |
YT-68 | 6.80 - 8.50 | 1.40 / 1.35 | 0.8 | 18 | 4 | 0.25 | 0.4 | 400 |
YT-71 | 7.50 - 8.50 | 1.35 / 1.30 | 0.6 | 20 | 3 | 0.25 | 0.4 | 400 |
YT-89 | 8.40 - 9.70 | 1.40 / 1.35 | 0.5 | 17 | 4 | 0.3 | 0.4 | 400 |
YT-92 | 9.50 - 11.00 | 1.45 / 1.40 | 0.5 | 17 | 4 | 0.3 | 0.4 | 400 |
YT-95 | 11.00 - 14.00 | 1.50 / 1.45 | 0.75 | 16 | 5 | 0.3 | 0.4 | 400 |
YT-94 | 13.10 - 13.50 | 1.35 / 1.30 | 0.65 | 20 | 3 | 0.25 | 0.4 | 400 |
YT-98 | 15.00 - 18.00 | 1.50 / 1.45 | 1.1 | 16 | 5 | 0.45 | 0.4 | 400 |
